怎樣利用81250A Agilent 測試OLT?

2022-11-02

瀏覽次數：3036次

Tags:

81250A OLT的測試需要兩路ONU的信號，同時ONU又需要enable信號，這樣就需要四路信號。另外如果是GPON系統的OLT 器件，還需一路Reset信號，總共需要五路信號。

其他具體的配置是;

GEPONOLT:一個時鐘模塊，4個Generator1個Analzer模塊。

GPON OLT:一個時鐘模塊，5個Generator,1個Analyzer模塊。

針對GEPON的OLT靈敏度測試設置

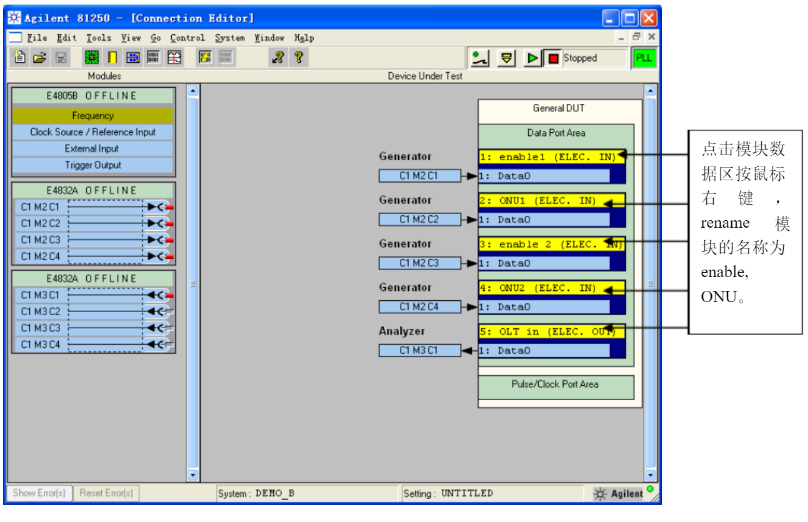

如圖所示，連接4個Generator模塊和一個Analyzer 模塊到測試區。(受demo硬件的限制。

圖中顯示的模塊E4832A測試速率只能覆蓋到622Mb/s對于GEPON和GPON的器件，建議采用E4861A/E4862A/E4863A2.7Gb/s的模塊或E4861B/E4862B/E4863B3.35Gb/s的模塊。此界面只是用于界面演示。

設置信號的速率，Generator的輸出電平，觸發信號為Sequencer，具體步驟可以參照文件

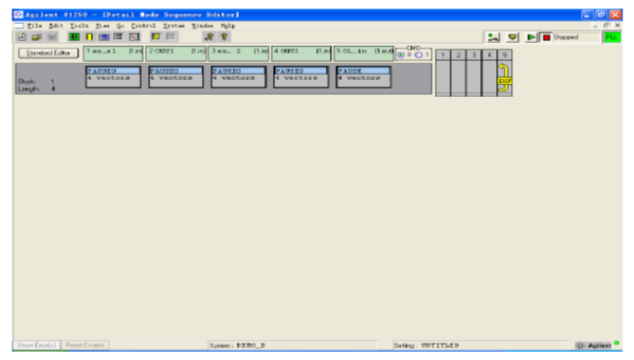

然后按Go，DetailEditor進入以下界面:

下面我們要根據GEPON測試的要求，設置每個序列的碼型，enable信號是“0”和“1”，用于開啟和關斷激光器，ONU 需要發送Burst信號，由preamble和PRBS 組成。由于有兩路ONU信號，而且它們的時序有先后，所以在編輯碼型時，需要把兩路 ONU發送 Burst信號的時間錯開。

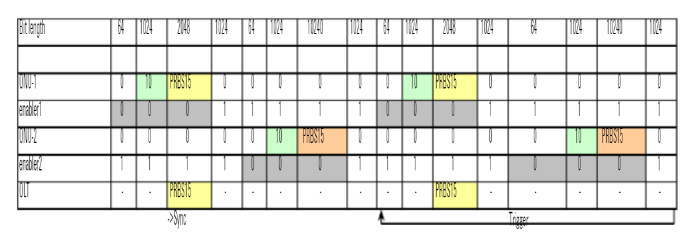

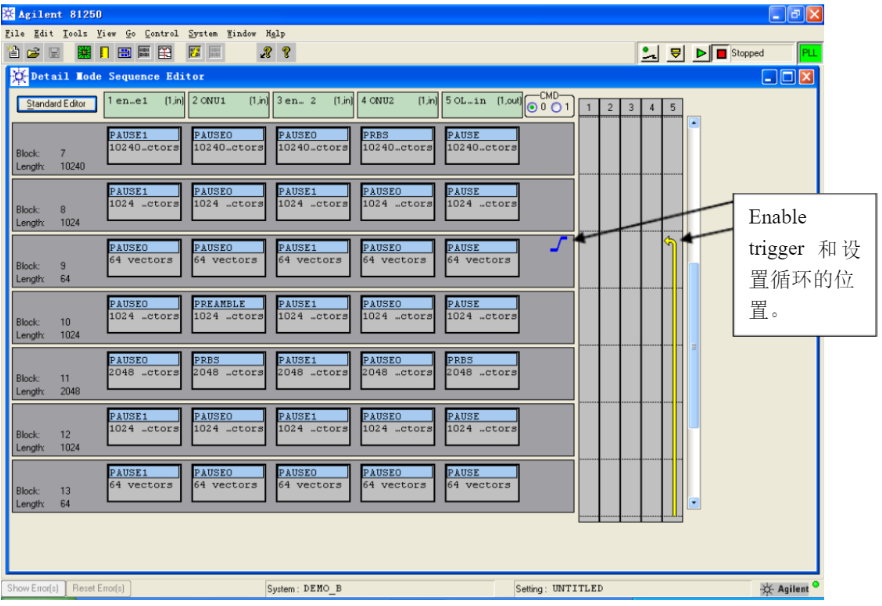

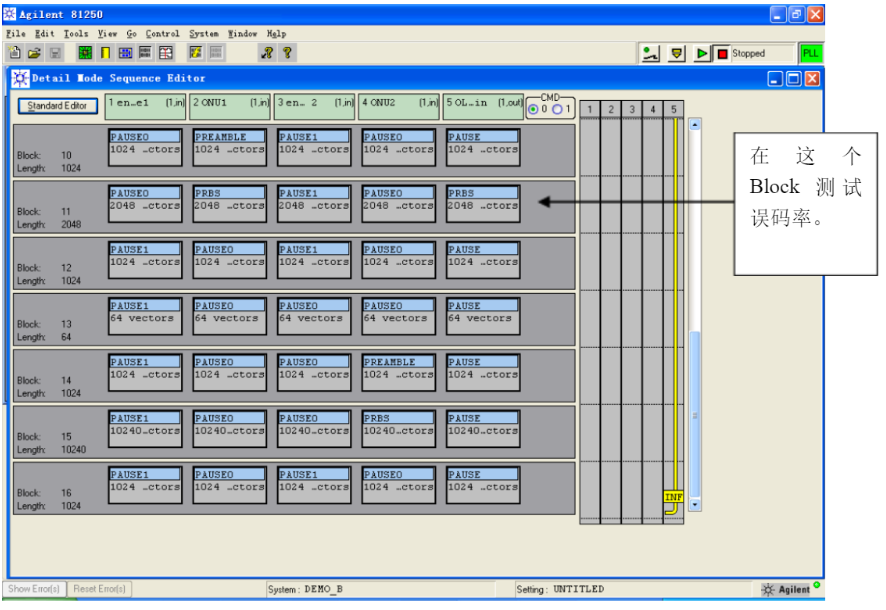

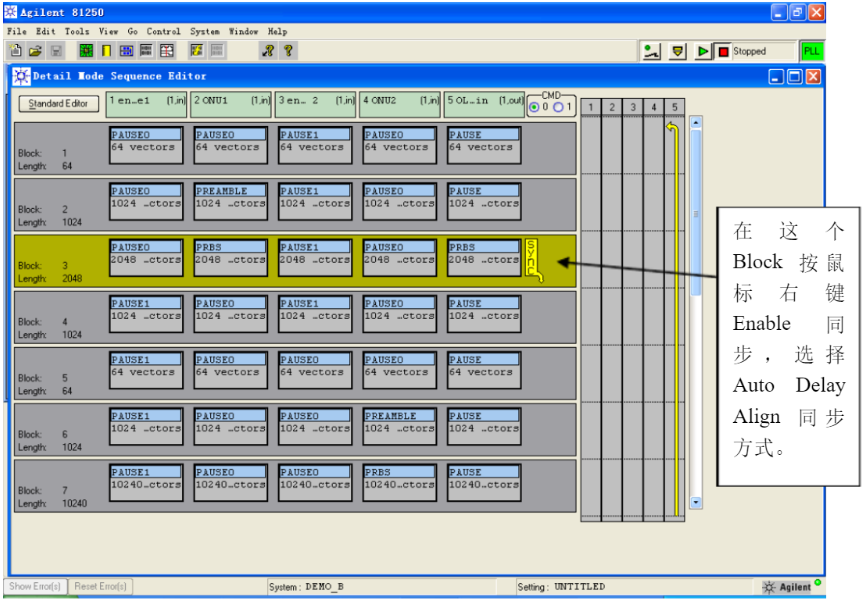

如下面的圖表所示，表中的每一列的BitLength代表每個Block的長度。每行代表發送信號給ONU和enable或OLT的Generator模塊發送的不同Block的信號，依圖表所示依次編輯號(Block的長度可以根據具體器件的要求改變)。
