BERTWave MP2100B 的應用

同步進行BER和波形測量，縮短測試時間

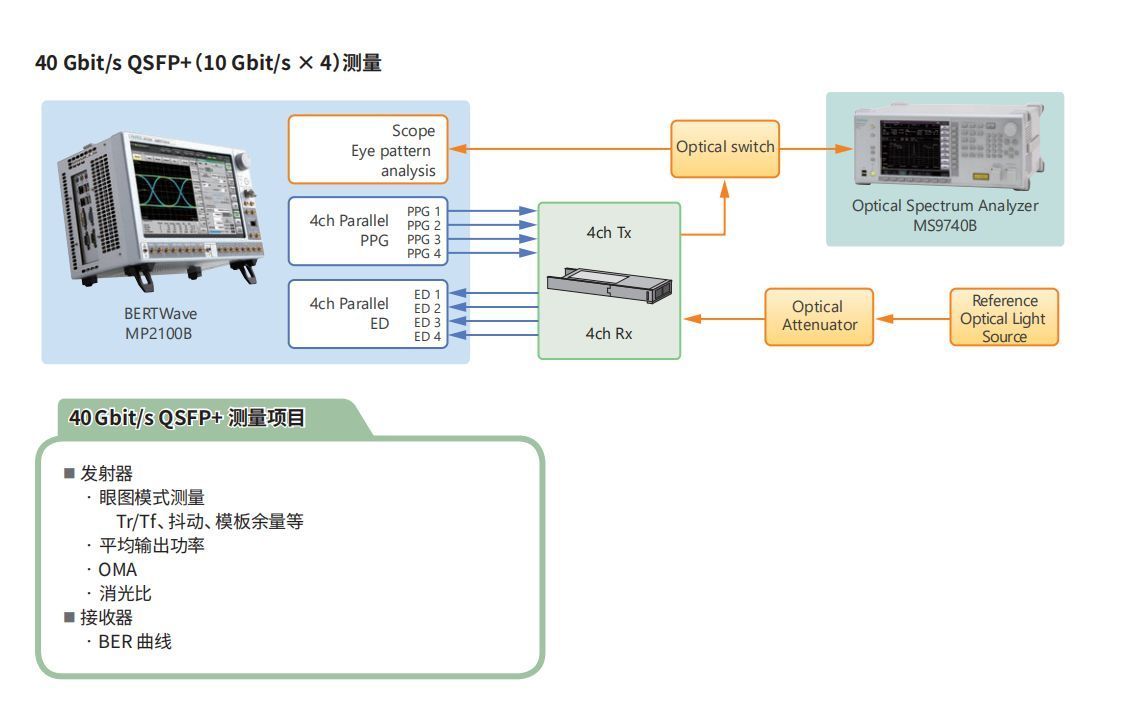

數據中心部署采用QSFP+等多通道光學模塊，以應對數據流量的迅猛增長。借助內置的4通道BERT,MP2100B支持所有QSFP+通道的同步測量。此外，由于同時內置BERT和示波器，因此還可以在執行BER測量時監測波形，從而將測試時間縮短近一半。

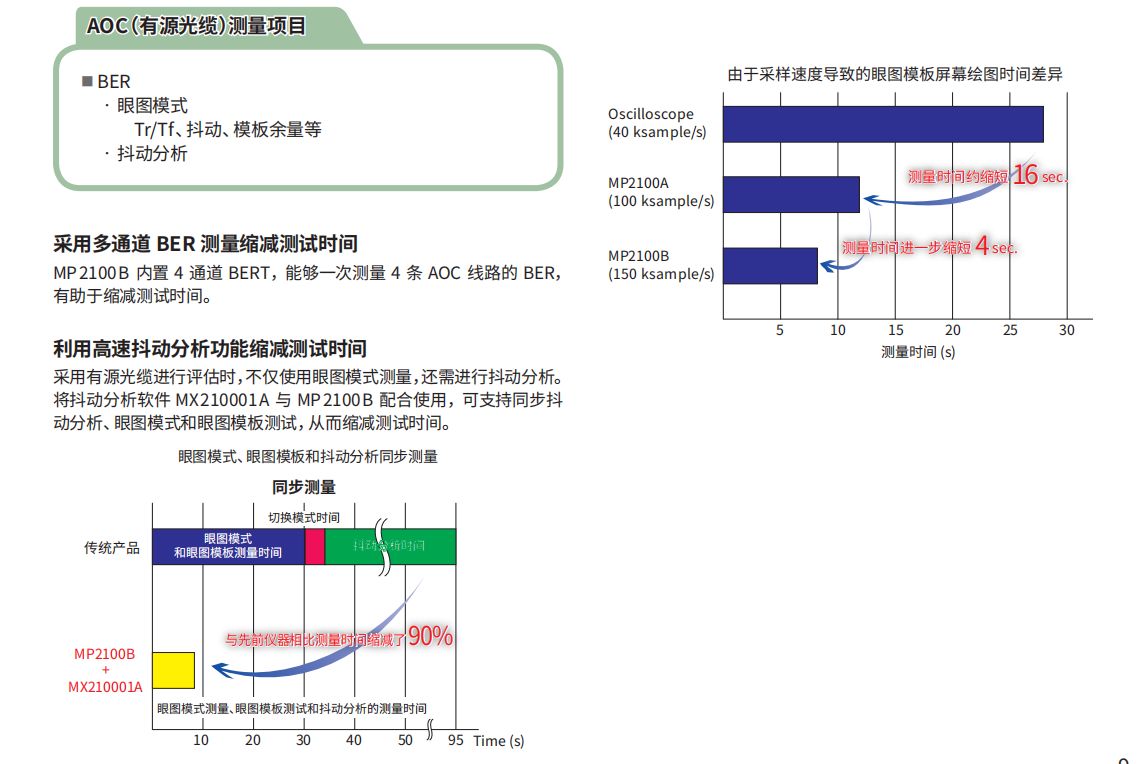

利用自動波形測量縮短分析時間

可自動測量Tr/Tf和抖動等關鍵參數，清楚了解波形性能。模板余量通過/未通過評估結果與余量數據(如誤碼率)一同顯示。這些自動測量功能對于縮減波形質量分析時間具有至關重要的作用。

更高的產量緣于高質量PPG和高靈敏度ED

實現DUT特性的精準測試必須避免因測量儀器性能而導致DUT特性下降。

MP2100B PPG可輸出Tr/Tf為24 ps、抖動為1ps的高質量信號。此外，ED輸入靈敏度高達每分鐘10mVp-po出色的性能有助于提高DUT產量。
