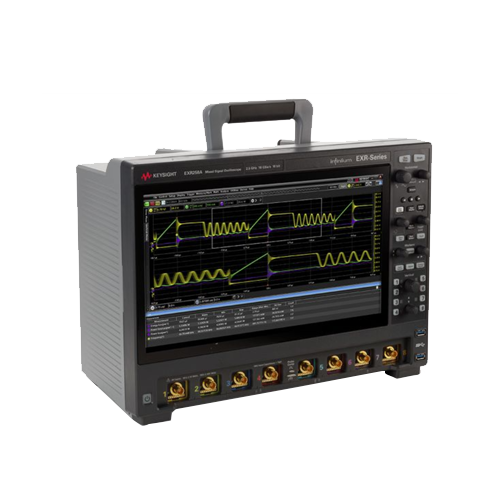

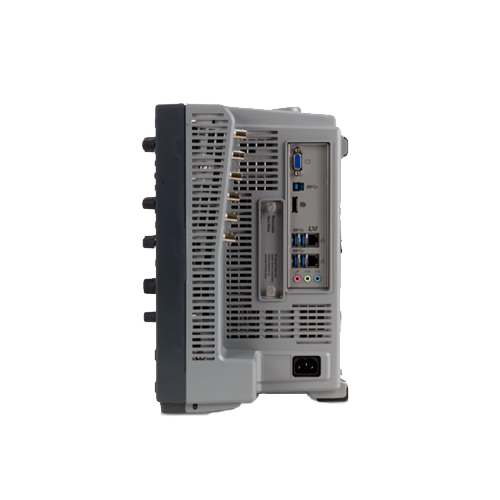

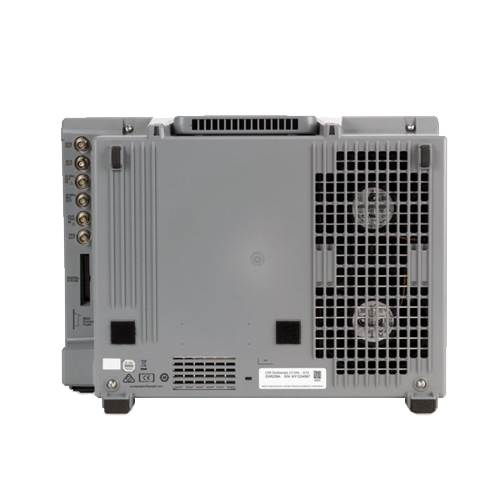

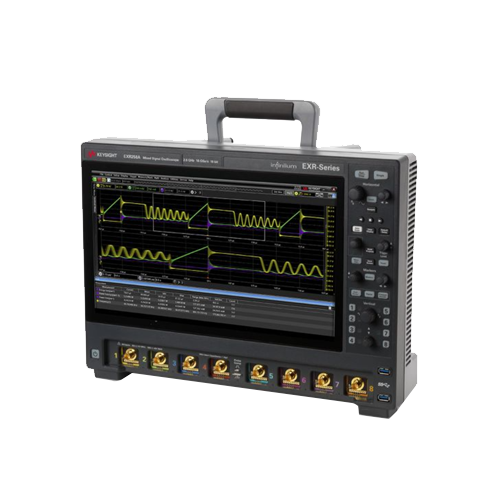

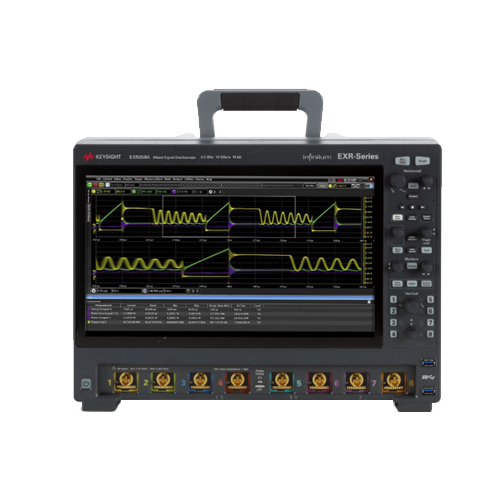

EXR258A keysight 是德 Infiniium EXR 系列示波器

主要特性：

? ??全部 8 個通道上均可提供 2.5 GHz 帶寬
? ??通過 ASIC 技術實現更快的測試速度
? ??有效位數（ENOB）最高達到 9.0，噪聲低至 43 μV，確保測量結果準確可靠
? ??將 7 種儀器的功能集于一身，大大擴展了示波器的功能
? ??可以全面和靈活地升級――包括帶寬升級和通道數升級

獲取報價

你的位置：首頁

產品中心

EXR258A keysight 是德 Infiniium EXR 系列示波器

概述

手冊下載

EXR258A keysight 是德 Infiniium EXR 系列示波器，2.5 GHz，16 GSa/s，8 通道

2.5 GHz 帶寬/8 個模擬通道
所有通道上 16 GSa/s 的采樣率
100 Mpts 內存標準（可通過選件升級）
15.6”電容式多點觸控屏
> 200,000 wfm/s 更新速率
16通道混合信號分析（選項）
超過 50 種標準測量值
易于使用的設置向?qū)?，用于常見測量、觸發/解碼、眼圖等
Fault Hunter 通過針對用戶可定義標準的自動評估來簡化測試
10 位 ADC - 在高分辨率模式下高達 16 位

歡迎了解全新的 Infiniium EXR 系列示波器。Infiniium EXR 系列功能強大、經濟適用而且操作直觀。整個系列包括 8 個型號，帶寬覆蓋 500MHz 至 2.5 GHz 的范圍，并配有 4 個或 8 個模擬通道，還可靈活選配數十種硬件和軟件選件。

出色的信號完整性讓信號纖毫畢現，該系列的所有型號都集成了一個 10 位ADC，并且在所有通道上同時提供 16 GSa/s 的采樣率。高分辨率ADC 的效用取決于示波器的前端底噪是否足夠低以提供與之匹配的額外的量化電平空間。我們的低噪聲前端包含定制 IC，例如 130 納米 BiCMOS IC（其中集成了用戶可選的模擬濾波器），并且?guī)捒赏ㄟ^軟件許可證升。

這將為您帶來以下優勢：

? 垂直分辨率是 8 位示波器的 4 倍

? 高分辨率模式下分辨率高達 16 位

? 使用硬件濾波時，噪聲低至 43 μV

Infiniium EXR 系列標配了兩個實用的工具，可以讓您回看以前的事件或準備捕獲將會發生的事件。在歷史模式下，您可以隨時停止示波器，回看此前多 1,024 個觸發事件。使用分段存儲器，您可以捕獲觸發之后多5,205 個事件并進行分析，事件之間沒有任何限制。如果設計中存在的事件很難捕獲，似乎只有您不在場時才會出現，那么您可以使用這些工具控制示波器自動查找這類事件，然后在空暇時再查看捕獲到什么結果。該示波器還配有 1920&# 像素全高清屏幕，并能夠連接獨立的外部顯示器進行顯示。您可以按照適合自己的方式來整理和顯示數據。
