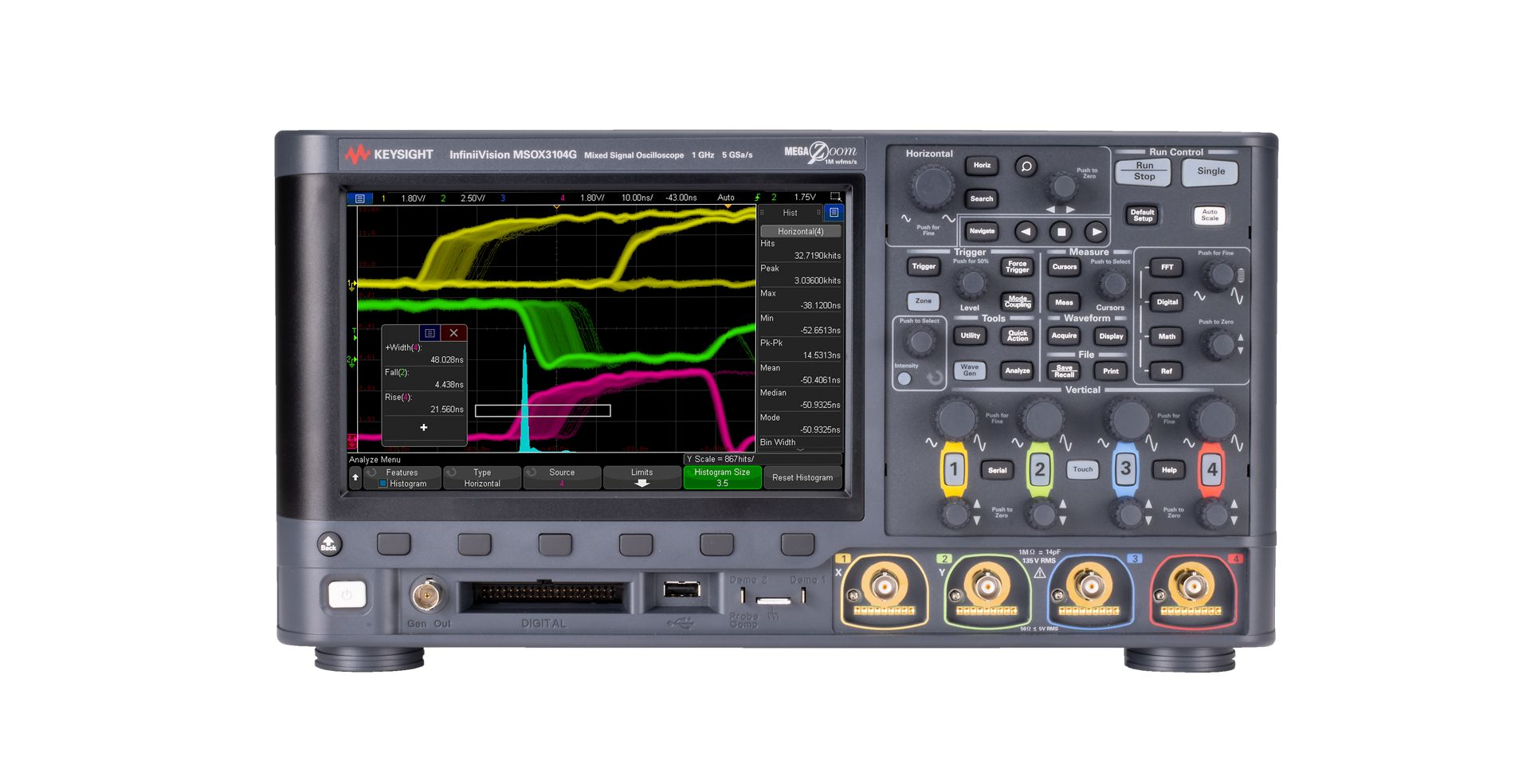

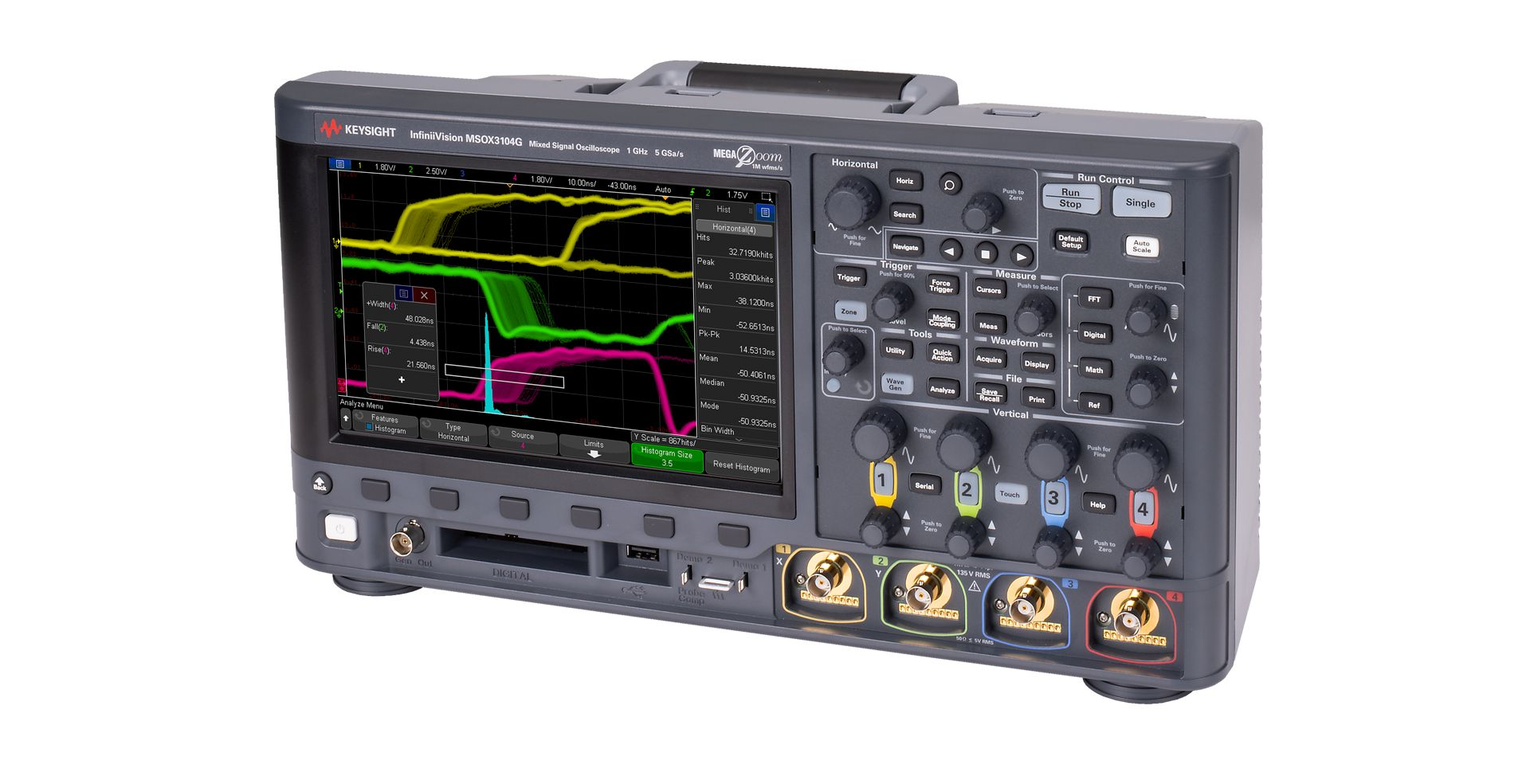

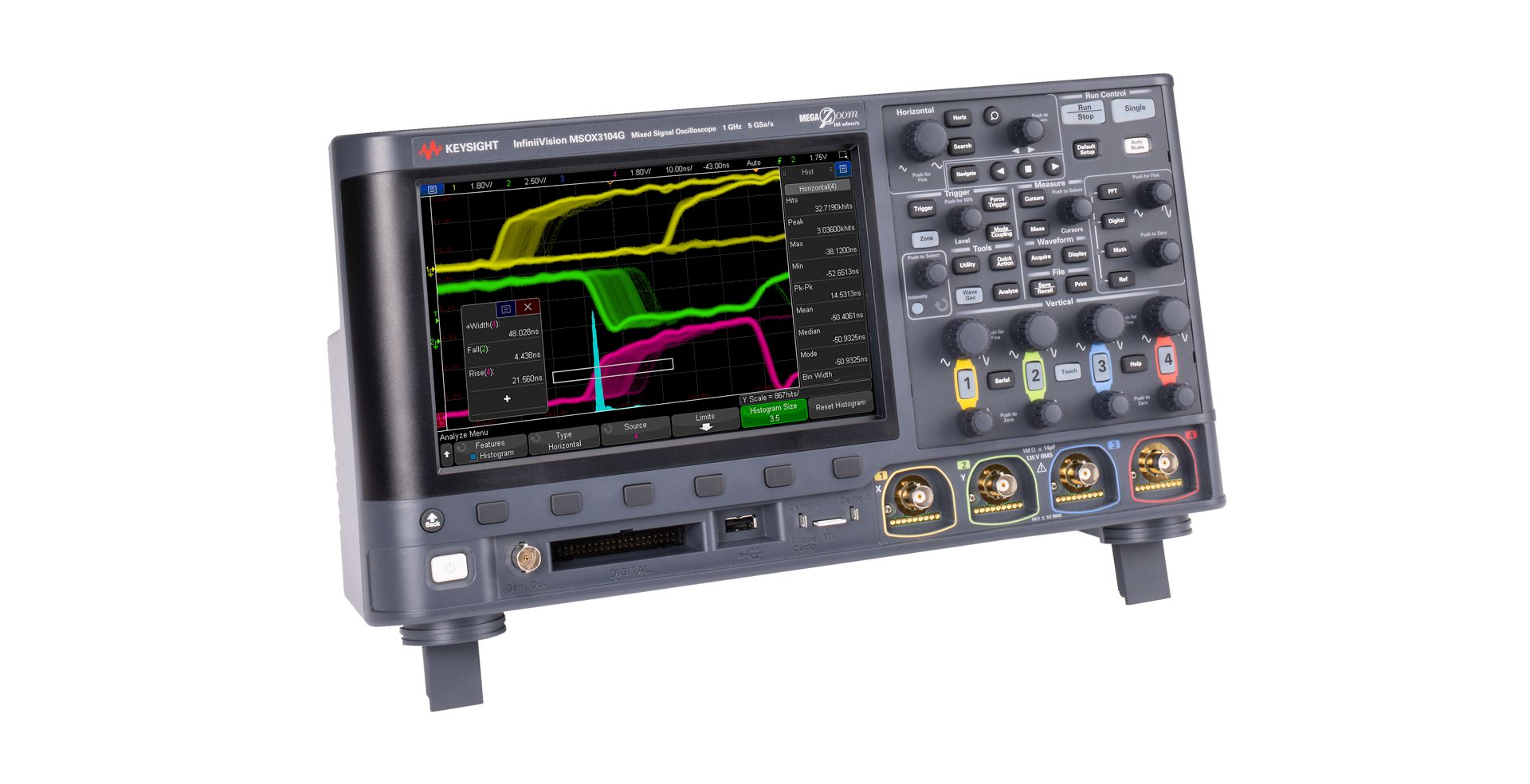

Keysight MSOX3102G 100MHz/4GSa/s 2+16 通道混合信號示波器
Keysight MSOX3102G 100MHz/4GSa/s 2+16 通道混合信號示波器
均衡通道與性能配置：2 個模擬通道（100MHz 帶寬 / 4GSa/s 采樣率）+16 個數字通道組合，可同步測量中低頻模擬信號（如電源電壓、傳感器輸出）與數字邏輯信號（如 MCU 控制指令、總線數據），滿足教育與研發場景的混合信號測試需求。
高捕獲率與異常定位：10.1 萬波形 / 秒的波形捕獲率，相比常規示波器更快刷新波形，可快速捕捉瞬態異常信號（如毛刺、信號丟失），搭配多模式觸發（邊沿、碼型、協議觸發等），進一步提升故障定位效率。
串行協議解析能力：支持 I2C、SPI、UART 等常用串行協議的觸發與解碼，可直接在波形上疊加協議數據幀標注，直觀呈現通信過程，快速定位協議錯誤、數據傳輸異常等問題，簡化嵌入式系統調試流程。
便捷操作與交互設計：8.5 英寸電容觸摸屏支持手勢縮放、拖拽操作，界面布局清晰，教育場景師生可快速上手；支持多語言（含中文）顯示與自定義測量參數，適配不同用戶操作習慣，提升使用效率。
靈活功能拓展與場景適配：支持選配 WaveGen 內置函數發生器，可生成正弦波、方波、三角波等標準波形，滿足信號激勵需求，無需額外外接設備；緊湊機身設計節省實驗室或工作臺空間，適配教育實驗室多臺部署與研發工位靈活擺放。
技術參數 | 具體指標 |
通道配置 | 2 個模擬通道 + 16 個數字通道 |
模擬通道帶寬 | 100MHz |
模擬通道采樣率 | 4GSa/s（單通道），2GSa/s（雙通道） |
數字通道采樣率 | 1GSa/s |
ADC 分辨率 | 8-bit（模擬通道），1-bit（數字通道） |
波形捕獲率 | 10.1 萬波形 / 秒（最大） |
存儲深度 | 每通道最大 1Mpts（模擬通道），10Mpts（數字通道） |
觸發系統 | 支持邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、串行協議觸發（I2C/SPI/UART） |
協議解碼支持 | I2C、SPI、UART、CAN（可選） |
可選配置 | WaveGen 內置函數發生器（頻率范圍 1Hz-25MHz，支持正弦波 / 方波 / 三角波等） |
顯示與操作 | 8.5 英寸電容觸摸屏，分辨率 800×480，支持手勢縮放 / 拖拽 |
接口配置 | USB 2.0（2 個）、LAN（LXI-C）、觸發輸入 / 輸出、探頭補償信號接口 |
垂直靈敏度范圍（模擬） | 2mV/div - 10V/div（1MΩ 阻抗） |
垂直測量精度（模擬） | ±3%（典型值，25℃環境下，2mV/div - 10V/div 量程） |
機身尺寸（寬 × 高 × 深） | 約 295mm×135mm×270mm |
機身重量 | 約 3.8kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
教育實驗室教學：適配電子信息、自動化、物聯網等專業的混合信號測試教學，2+16 通道配置可演示模擬 - 數字信號協同關系，協議解碼功能幫助學生理解串行通信原理，高性價比適合實驗室批量部署，支撐《電子測量》《電路原理》等課程實驗。
嵌入式系統調試：針對 MCU、FPGA 等嵌入式芯片的基礎開發，模擬通道監測供電電壓與外設接口信號（如傳感器輸出），數字通道跟蹤邏輯控制時序，協議解碼功能定位 I2C/SPI 通信故障，助力研發工程師快速解決硬件調試問題。
電源分析測試：適用于開關電源、DC-DC 模塊等基礎電源產品的性能測試，模擬通道捕獲電源輸出紋波與動態響應，數字通道監測電源使能信號與保護邏輯，輔助分析電源穩定性，滿足研發前期驗證與生產抽檢需求。
工業電子基礎研發：用于小型工業控制模塊（如繼電器驅動、傳感器采集模塊）的測試，模擬通道測量信號幅度與時序，數字通道分析邏輯控制流程，高捕獲率捕捉工業環境下的干擾信號，確保模塊工作穩定性。
消費電子維修與驗證：適配智能手機、智能家居設備等消費電子產品的維修檢測與基礎驗證，模擬通道測量充電電壓、音頻信號，數字通道檢查接口通信邏輯，協議解碼快速定位 USB、I2C 等接口故障，提升維修與驗證效率。
