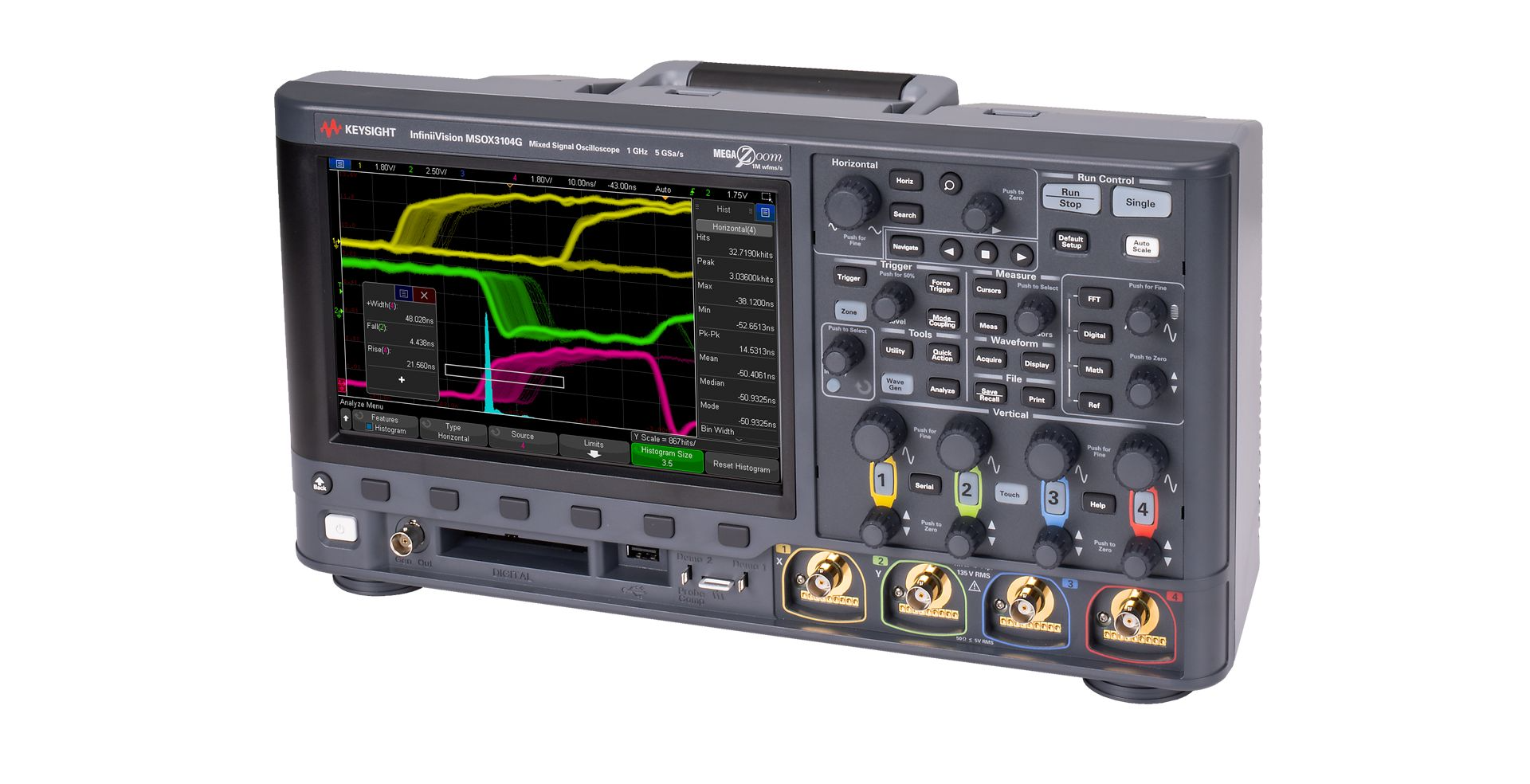

Keysight MSOX3034G 350MHz 混合信號示波器
Keysight MSOX3034G 350MHz 混合信號示波器
品牌名稱：是德科技（Keysight）
品牌定位：全球領先的電子測量技術與解決方案提供商，源于惠普（HP）測試測量業務，傳承數十年技術積淀，專注為各行業提供精準測試設備。
核心優勢：在電子、通信、航空航天、教育科研等領域擁有深厚技術積累，產品以高精度、高可靠性著稱，助力客戶縮短研發周期，提升產品性能。
精準信號采集性能：350MHz 模擬帶寬覆蓋主流中高頻測試場景，4GSa/s 采樣率確保信號細節無失真；4 個模擬通道可同步采集多路模擬信號，16 個數字通道實現數字信號并行觀測，滿足 “模擬 + 數字” 協同分析需求。
高效操作與擴展能力：配備 12.1 英寸高清觸摸屏，搭配直觀交互界面，簡化操作流程；集成硬件加速測量功能，大幅提升數據處理速度；可選配 WaveGen 內置函數發生器（20MHz），無需額外設備即可完成信號激勵與測量聯動。
多元專業分析功能：支持 I2C、SPI、UART 等主流串行協議解碼，快速定位通信故障；內置電源完整性測試模塊，精準分析電源噪聲、紋波等參數；提供邊沿、脈沖、碼型等高級觸發模式，輕松捕捉偶發異常信號。
- 3. 產品規格
穩定耐用設計：采用是德科技成熟信號處理技術，降低環境噪聲干擾，保障測量精度；機身結構經過嚴苛可靠性測試，適應 0℃-55℃ 工作環境，滿足長期連續測試需求，減少維護成本。
規格類別 | 具體參數 |
帶寬 | 模擬通道：350MHz |
采樣率 | 實時采樣率：4GSa/s（所有通道） |
通道配置 | 模擬通道：4 個；數字通道：16 個 |
存儲深度 | 每通道最大存儲深度：20Mpts |
觸發功能 | 支持邊沿、脈沖、碼型、協議、超時等高級觸發模式 |
分析功能 | 串行協議解碼（I2C/SPI/UART 等）、電源完整性測試、FFT 變換 |
擴展功能 | 可選 WaveGen 內置函數發生器（20MHz，正弦波、方波等波形） |
顯示屏幕 | 12.1 英寸高清觸摸屏（1280×800 分辨率） |
接口配置 | USB 3.0、LAN、GPIB（可選）、HDMI 輸出、外部觸發輸入 |
工作環境 | 溫度：0℃-55℃；濕度：10%-90%（無冷凝） |
嵌入式系統調試：同步觀測嵌入式設備的模擬供電信號與數字控制信號，通過串行協議解碼快速排查 I2C/SPI 通信異常，定位 CPU、傳感器、存儲模塊等故障點，提升調試效率。
電源設計與測試：測量電源模塊的輸出電壓紋波、負載電流動態變化，分析電源噪聲對電路性能的影響，驗證電源穩定性，助力優化電源設計方案。
教育科研實驗：為電子信息類高校提供直觀易用的測試工具，學生可通過觸摸屏操作掌握示波器基礎功能與信號分析方法，支持模擬電路、數字電路等課程實驗教學。
工業電子研發：適用于工業控制器、傳感器模塊等設備的測試，捕捉模擬量采集信號與數字控制信號的交互過程，驗證設備在不同工況下的運行可靠性。
消費電子測試：針對智能家居、可穿戴設備等產品，測試其內部電路的信號完整性，通過內置函數發生器模擬外部激勵信號，驗證產品響應性能。
