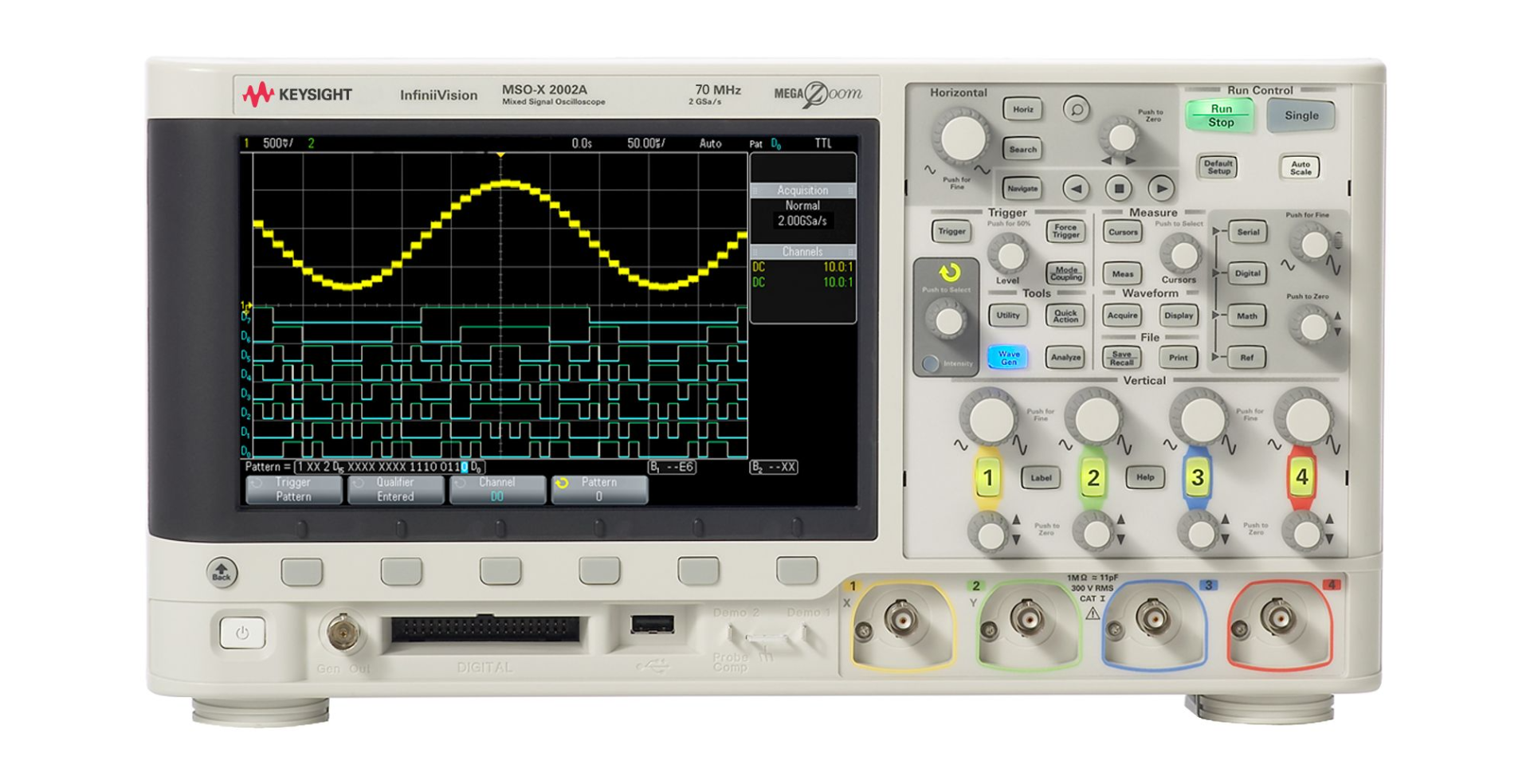

Keysight MSOX2002A 混合信號示波器 - 經濟型中端分析功能測試儀器
Keysight MSOX2002A 混合信號示波器 - 經濟型中端分析功能測試儀器
混合信號高適配硬件：集成 2 個模擬通道 + 8 個數字通道，支持 16 通道邏輯分析（選配），可同步采集、分析模擬信號與數字信號，適配嵌入式系統中 “模擬電路 + 數字控制” 的混合測試場景；70MHz 帶寬與 2GSa/s 實時采樣率組合，能精準捕獲中低速混合信號，保障測試數據準確性，滿足多場景基礎測試需求。
便捷智能操作體驗：采用 8.5 英寸電容觸摸屏，顯示清晰、觸控靈敏，搭配 Infiniivision 智能操作系統，界面邏輯清晰，可快速調用協議解碼、波形分析等功能；支持自定義操作流程，降低復雜測試場景的操作門檻，新手與專業工程師均可高效使用。
中端分析功能集成：支持 I2C、SPI、UART 等常見串行協議的觸發與解碼，可精準捕獲協議異常信號并解析數據，快速定位通信故障；可選配 WaveGen 20MHz 內置函數發生器，可生成正弦波、方波等基礎測試波形，無需額外搭配儀器，降低測試成本；具備多參數自動測量功能，涵蓋電壓、頻率、周期等關鍵指標，減少手動計算誤差，提升測試效率。
經濟實用定位：以入門級價格提供中端示波器的混合信號分析能力，在保障核心功能的同時控制采購成本，適配預算有限但需混合信號測試的用戶（如中小型企業、院校實驗室）；緊湊機身設計，占用桌面空間小，適配實驗室、工作臺等多種場景放置。
規格類別 | 具體參數 |
帶寬 | 70MHz |
實時采樣率 | 2GSa/s |
模擬輸入通道 | 2 通道 |
數字輸入通道 | 8 通道（16 通道邏輯分析可選配） |
顯示屏 | 8.5 英寸電容觸摸屏，搭配 Infiniivision 智能操作系統 |
觸發功能 | 支持邊沿觸發、脈沖觸發、串行協議觸發等多種觸發模式 |
協議解碼 | 支持 I2C、SPI、UART 等串行協議觸發與解碼 |
內置函數發生器 | 可選配 WaveGen 20MHz 函數發生器，可生成正弦波、方波、三角波等基礎波形 |
測量功能 | 自動測量（電壓峰峰值 / 平均值 / 最大值 / 最小值、頻率、周期、占空比等） |
存儲類型 | 數字存儲，支持波形數據存儲與導出 |
機身設計 | 緊湊機身，適配多場景放置 |
價格定位 | 入門級價格，提供中端混合信號分析功能 |
嵌入式設計調試：適用于中小型嵌入式系統（如物聯網模塊、智能控制板）的設計與調試，2 模擬 + 8（可選 16）數字通道可同步測試傳感器模擬信號與 MCU 數字控制信號，通過串行協議解碼快速定位通信異常，保障嵌入式系統穩定運行。
電源測試場景：可用于電源模塊（如 DC-DC 轉換器、線性電源）的性能測試，通過模擬通道捕獲電源輸出電壓紋波、噪聲等信號，數字通道監測電源控制信號時序，分析電源穩定性，為電源設計優化提供數據支持。
教育實驗教學：適配工程院校 “混合信號測試”“嵌入式系統實驗” 等課程，幫助學生掌握模擬與數字信號同步分析方法、串行協議解碼原理，通過實操理解混合信號系統工作機制，提升專業技能。
小型電子設備維修：適用于消費電子（如智能家居設備、小型家電）、工業控制小型模塊的維修檢測，通過混合通道測試快速定位 “模擬電路故障” 或 “數字邏輯問題”，提升維修效率與準確性，減少維修成本。
