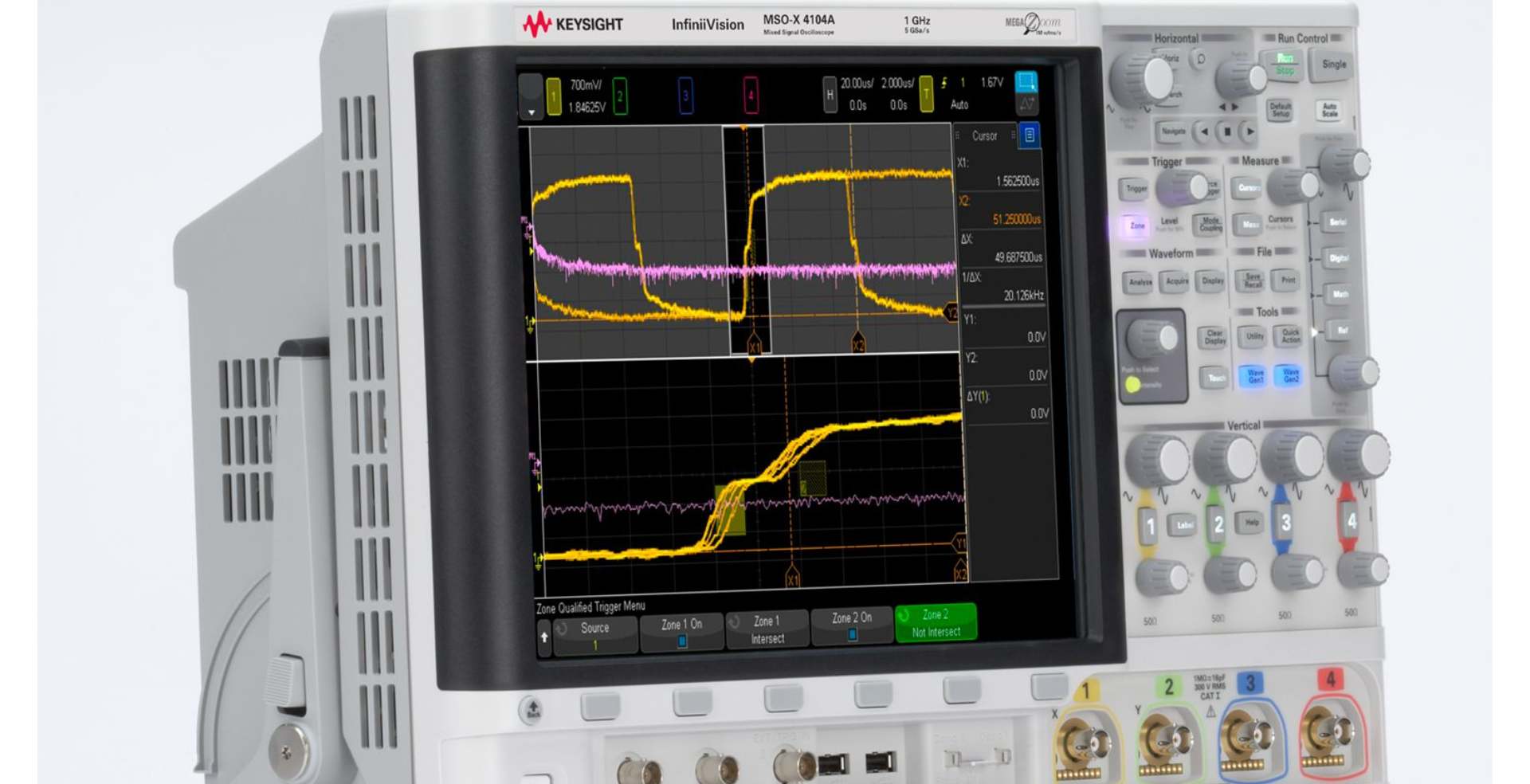

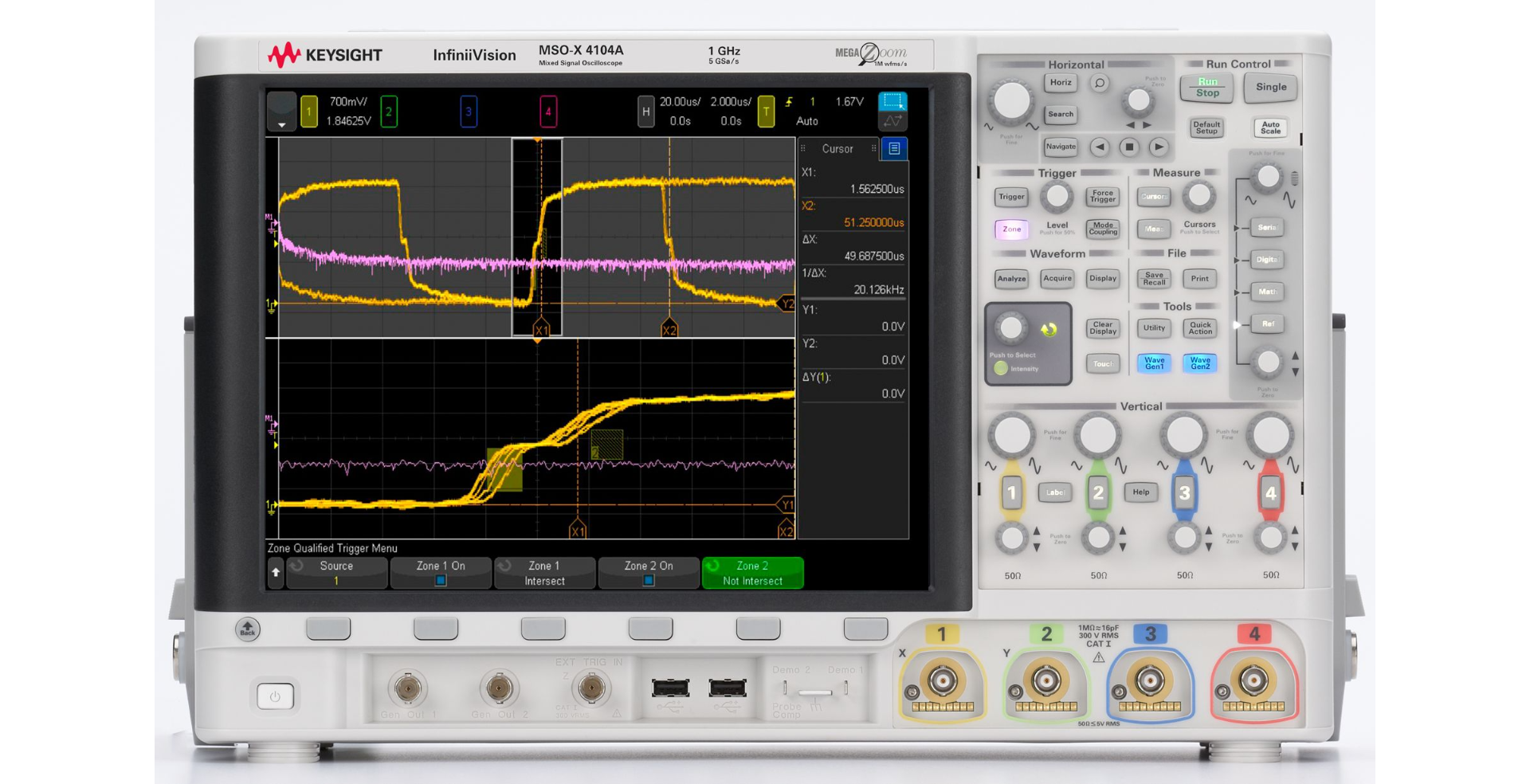

中高端硬件配置：搭載 1GHz 帶寬與 5GSa/s 實時采樣率，可精準捕獲高速數字信號（如高速串行總線信號、高頻時鐘信號），滿足高速電路測試需求；4 個模擬通道 + 16 個數字通道組合，支持模擬與數字信號同步采集分析，適配復雜混合信號系統測試場景；1Mpts 存儲深度能留存大量高速信號數據，便于后續細致分析信號時序與變化規律。
高信號保真與解析能力：具備 < 3% 垂直誤差的優異信號保真度，減少信號失真，確保測試數據真實性；采用 8-bit 高分辨率 ADC，可精準識別信號細微變化，提升弱信號檢測能力；硬件加速測量功能大幅縮短測量耗時，即使面對復雜高速信號，也能快速輸出準確測量結果，提升測試效率。
精準觸發與操作體驗：搭配 InfiniiScan 高級觸發系統，支持多種復雜觸發模式（如串行總線高級觸發、毛刺觸發、時序觸發等），可精準捕獲瞬態、偶發的復雜異常波形，助力快速定位故障；10.1 英寸觸摸屏支持多點觸控，操作流暢直觀，界面可根據測試需求自定義布局，專業工程師能高效完成復雜測試設置。
廣泛兼容性與嚴苛場景適配：兼容 N7020A 等有源探頭，拓展測試量程與精度，滿足不同高速信號測試需求；支持 Jitter / 眼圖分析等高級測試功能，可對高速串行信號的時序抖動、信號完整性進行精準評估，適配高速數字電路調試、高端嵌入式系統開發等嚴苛測試場景。
規格類別 | 具體參數 |
帶寬 | 1GHz（模擬通道） |
實時采樣率 | 5GSa/s（模擬通道） |
模擬輸入通道 | 4 通道 |
數字輸入通道 | 16 通道 |
存儲深度 | 高達 1Mpts |
信號保真度 | <3% 垂直誤差 |
ADC 分辨率 | 8-bit |
觸發系統 | InfiniiScan 高級觸發系統，支持復雜觸發模式 |
顯示屏 | 10.1 英寸觸摸屏，支持多點觸控 |
特色功能 | 硬件加速測量功能，支持 Jitter / 眼圖分析 |
探頭兼容性 | 兼容 N7020A 等有源探頭 |
測量功能 | 支持高速信號參數測量、時序分析、串行總線分析等高級測量 |
存儲類型 | 數字存儲，支持大容量波形數據存儲與導出 |
適用場景 | 高速數字電路調試、電源完整性分析、嵌入式系統開發、Jitter / 眼圖分析 |
高速數字電路調試：適用于高端芯片、高速串行總線（如 PCIe、USB3.0）相關電路的調試，1GHz 帶寬與 5GSa/s 采樣率可精準捕獲高速信號，<3% 垂直誤差保障信號真實性，結合 Jitter / 眼圖分析功能，評估信號時序與完整性，快速定位電路設計缺陷，保障高速電路穩定運行。
電源完整性分析：可用于高端電源模塊（如服務器電源、新能源汽車電源）的性能測試，通過高分辨率 ADC 捕獲電源輸出電壓的細微紋波與噪聲，硬件加速測量功能快速分析電源穩定性，為電源設計優化提供精準數據支持，提升電源可靠性。
嵌入式系統開發：針對高端嵌入式系統（如工業控制高端主板、航空航天電子設備）的開發測試，4+16 通道同步采集模擬傳感器信號與數字控制信號，InfiniiScan 觸發精準捕獲系統運行中的偶發故障信號，助力開發人員優化系統性能與穩定性。
高端電子研發測試：適配消費電子高端產品（如高端智能手機芯片、AR/VR 設備）、工業高端設備的研發測試，兼容有源探頭拓展測試能力，支持復雜信號分析，全面驗證研發方案可行性，及時發現設計問題，縮短高端產品研發周期。
