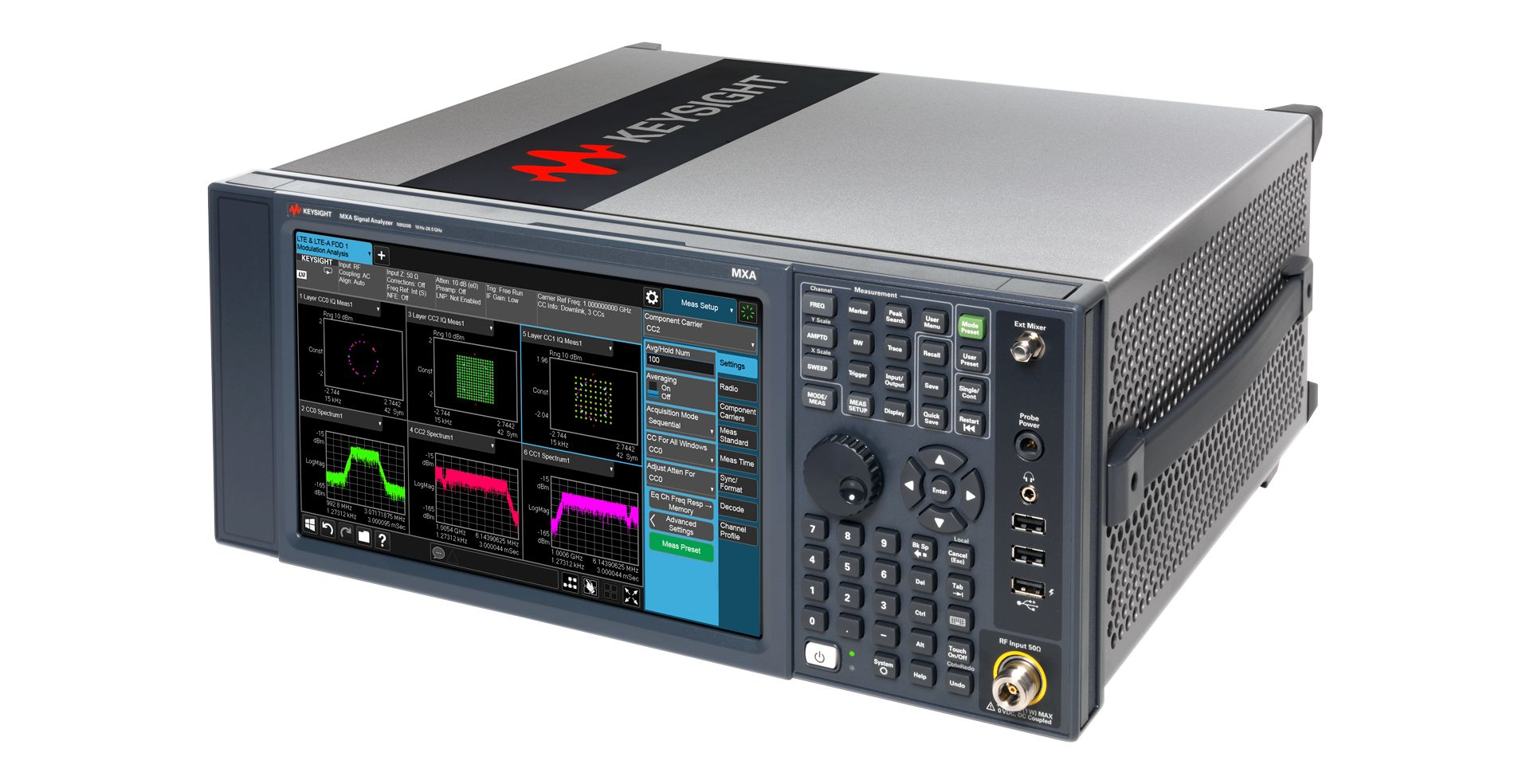

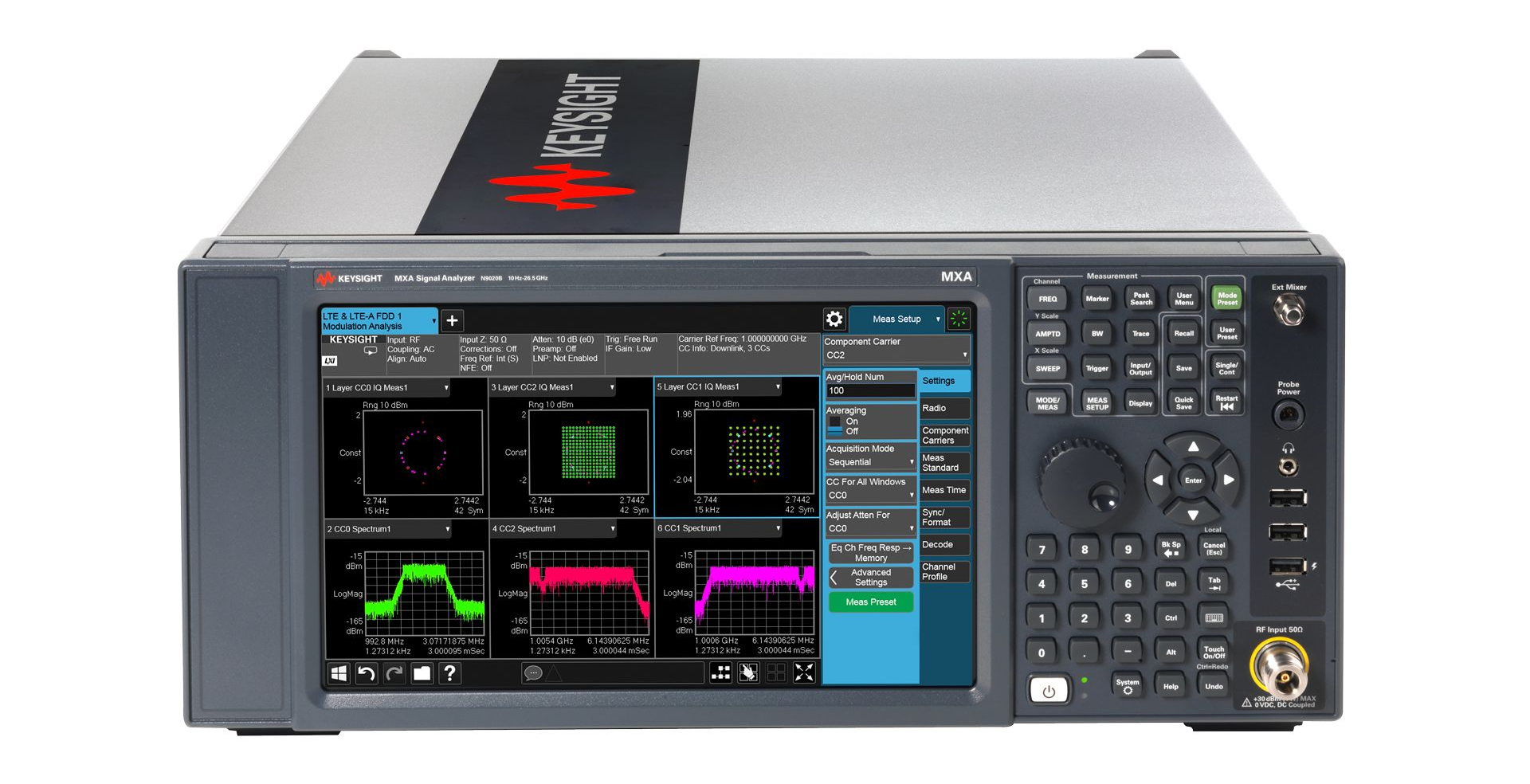

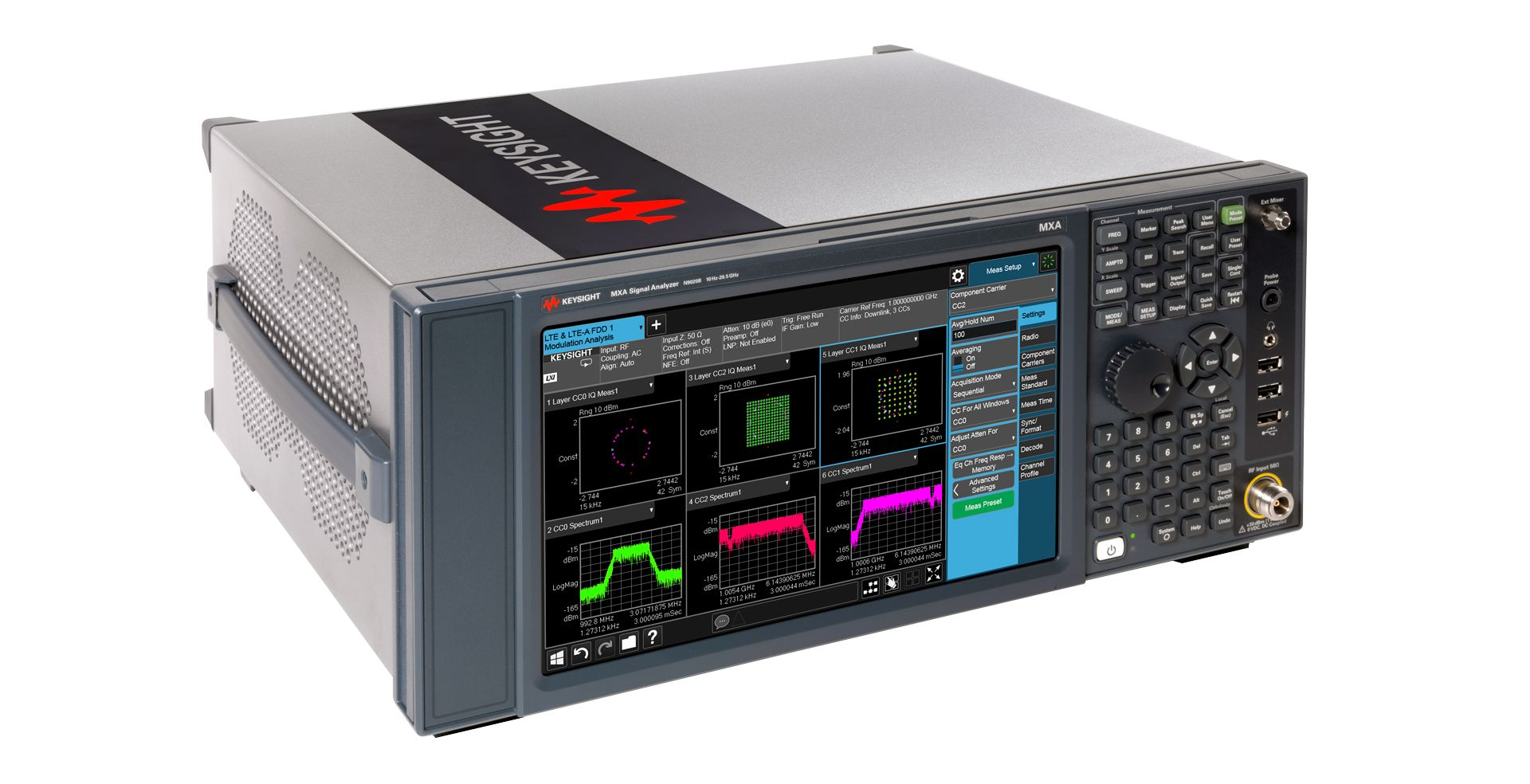

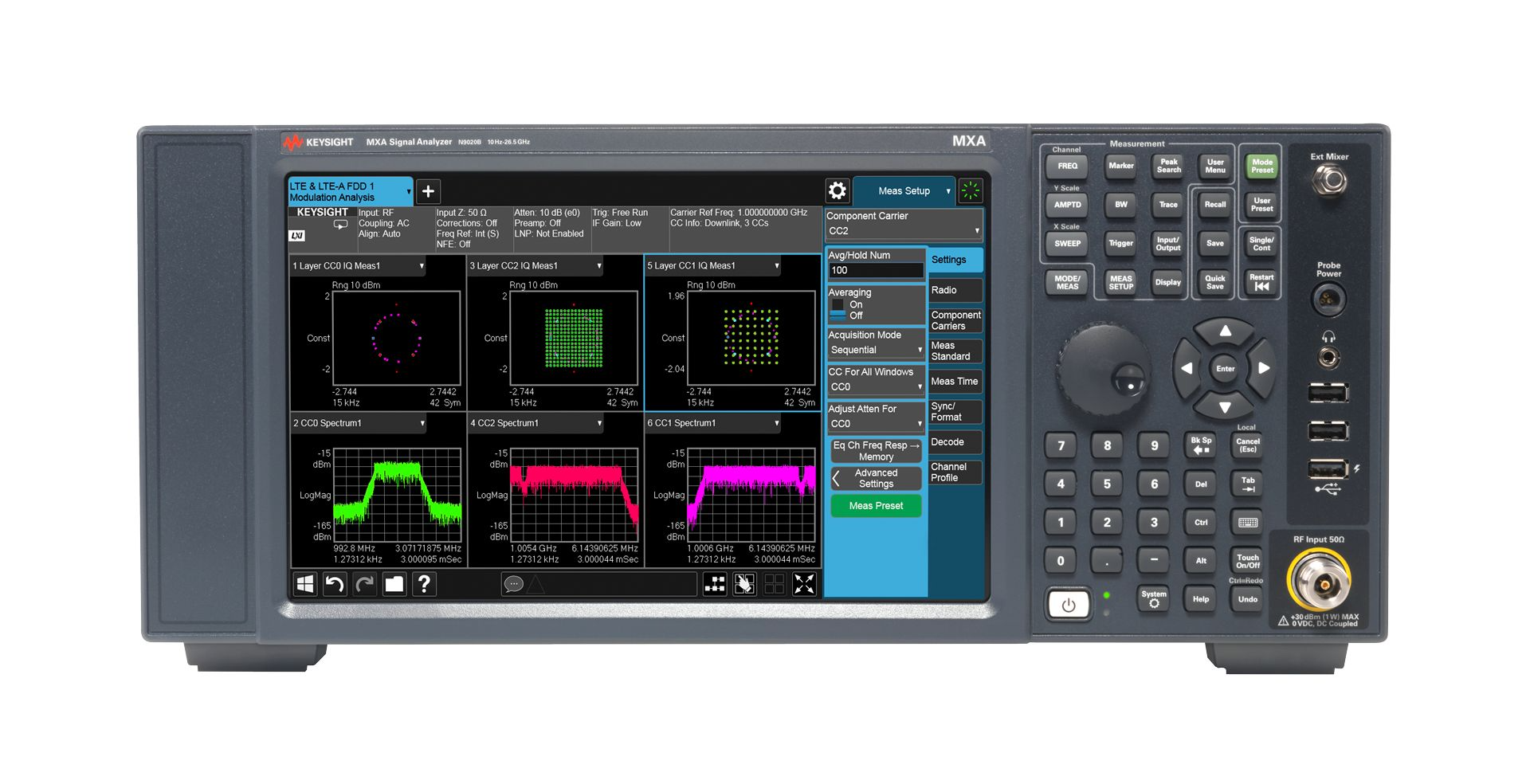

Keysight N9020B 信號分析儀 - 多頻段射頻微波信號分析與頻譜測試平臺

主要特性：

Keysight N9020B 是一款模塊化多用途信號分析儀，基礎頻率覆蓋 10 Hz–50 GHz，可通過選件擴展至 110 GHz，支持頻譜分析、矢量信號分析等多模式測量。儀器具備 1 Hz 分辨率帶寬、低顯示平均噪聲電平與高三階截獲點，適配 5G NR、LTE、Wi-Fi 等多制式無線信號分析。內置 10 MHz 參考源與觸控操作界面，支持 SCPI 遠程控制與自動化測試集成，可通過軟件選件拓展 EMI 預兼容、脈沖信號分析等功能，滿足研發、驗證、產線檢測等多場景的射頻微波信號測試需求。

獲取報價

你的位置：首頁

產品中心

Keysight N9020B 信號分析儀 - 多頻段射頻微波信號分析與頻譜測試平臺

概述

（一）品牌相關介紹

該儀器所屬品牌長期深耕電子測試測量領域，在射頻微波、高速數字、光通信等測試領域具備深厚技術積累，其產品以精準的測量性能、靈活的擴展能力與穩定的運行表現獲得行業廣泛認可。Keysight N9020B 是其面向通用射頻微波測試需求打造的多用途信號分析儀，可滿足不同行業從研發到量產的多元測試需求。

（二）產品特點

寬頻段靈活覆蓋：基礎頻率范圍 10 Hz–50 GHz，通過外部混頻器等選件可擴展至 110 GHz，能夠適配射頻至毫米波多頻段信號的分析需求，無需頻繁更換測試設備。
多模式測量能力：集成頻譜分析、矢量信號分析、相位噪聲測量、調制質量分析等多種測量模式，可同時完成信號頻譜特性、調制精度、噪聲指標等多維度參數評估，提升測試效率。
優異測量性能：具備 1 Hz 窄分辨率帶寬，顯示平均噪聲電平（DANL）低至 -174 dBm/Hz（典型值），三階截獲點（TOI）表現優異，可實現微弱信號的精準捕獲與高純度信號的雜散分析。
多制式兼容適配：支持 5G NR、LTE、Wi-Fi 6/6E/7、藍牙、NB-IoT 等多制式無線信號分析，可完成不同制式信號的解調與調制質量（EVM）測試，適配無線通信設備的全制式驗證。
便捷操作與擴展：配備高清觸控操作界面，支持自定義測試界面與快捷操作；采用模塊化與軟件定義架構，可通過選件拓展 EMI 預兼容測試、脈沖信號分析等功能，適配不同測試場景需求。
高效自動化集成：內置標準 LAN、USB、GPIB 等控制接口，兼容 SCPI 指令集，可快速接入自動化測試平臺，支持遠程控制與批量測試，提升產線與實驗室測試效率。

（三）產品規格

項目	參數值
基礎頻率范圍	10 Hz–50 GHz（可擴展至 110 GHz）
分辨率帶寬	1 Hz–10 MHz
顯示平均噪聲電平（典型值）	-174 dBm/Hz（1 GHz，10 Hz RBW，前置放大器關閉）
三階截獲點（典型值）	>+15 dBm（1 GHz，10 MHz RBW）
測量模式	頻譜分析、矢量信號分析、相位噪聲測量、調制分析等
支持制式	5G NR、LTE、Wi-Fi 6/6E/7、藍牙、NB-IoT 等

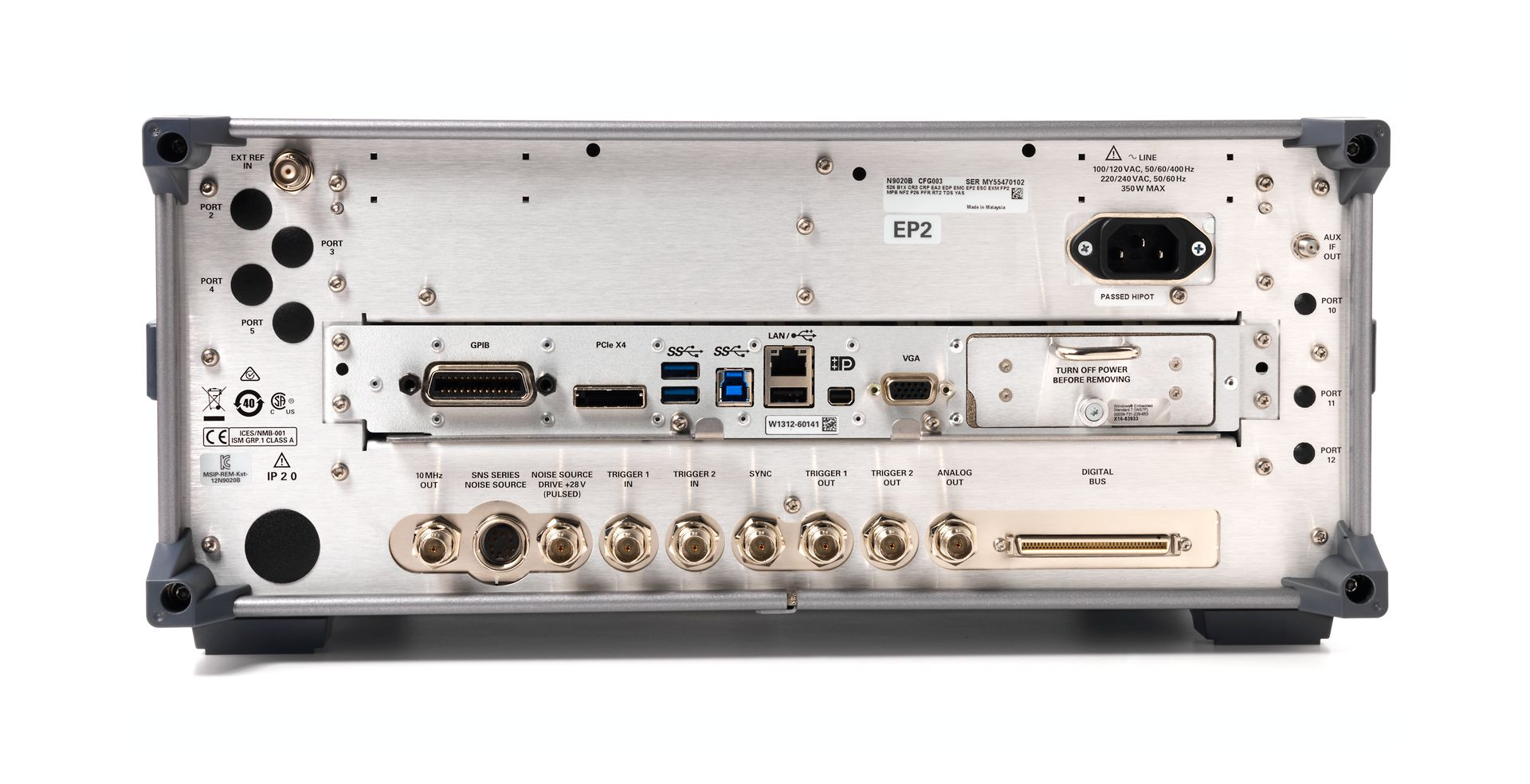

控制接口	LAN、USB、GPIB、觸發 I/O
操作界面	高清觸控屏，支持自定義快捷菜單
擴展功能	可選 EMI 預兼容測試、脈沖信號分析、毫米波擴展等選件

（四）應用場景

無線通信設備研發：對 5G 基站、Wi-Fi 路由器、物聯網終端等設備的發射信號進行頻譜、調制質量、相位噪聲分析，驗證設備性能是否符合設計指標，助力產品迭代優化。
射頻組件測試：對射頻放大器、濾波器、混頻器等組件進行增益、插損、雜散、非線性特性測量，評估組件性能，保障整機設備的射頻鏈路質量。
產線批量檢測：集成至自動化測試平臺，對通信終端、射頻模塊等量產產品進行快速的射頻指標篩查，確保出廠產品性能一致性，提升產線檢測效率。
EMI 預兼容測試：通過選配 EMI 預兼容測試選件，對電子設備進行電磁干擾信號的前期篩查，提前發現電磁兼容隱患，降低產品認證風險。
航空航天與衛星通信測試：對衛星通信接收機、雷達組件等設備的射頻信號進行分析，驗證設備在復雜電磁環境下的信號接收與處理能力，適配航天航空領域嚴苛測試需求。
教育科研實驗：憑借多測量模式與寬頻段覆蓋能力，支撐高校與科研院所的射頻微波相關教學實驗與課題研究，幫助科研人員完成信號特性分析與技術驗證。
