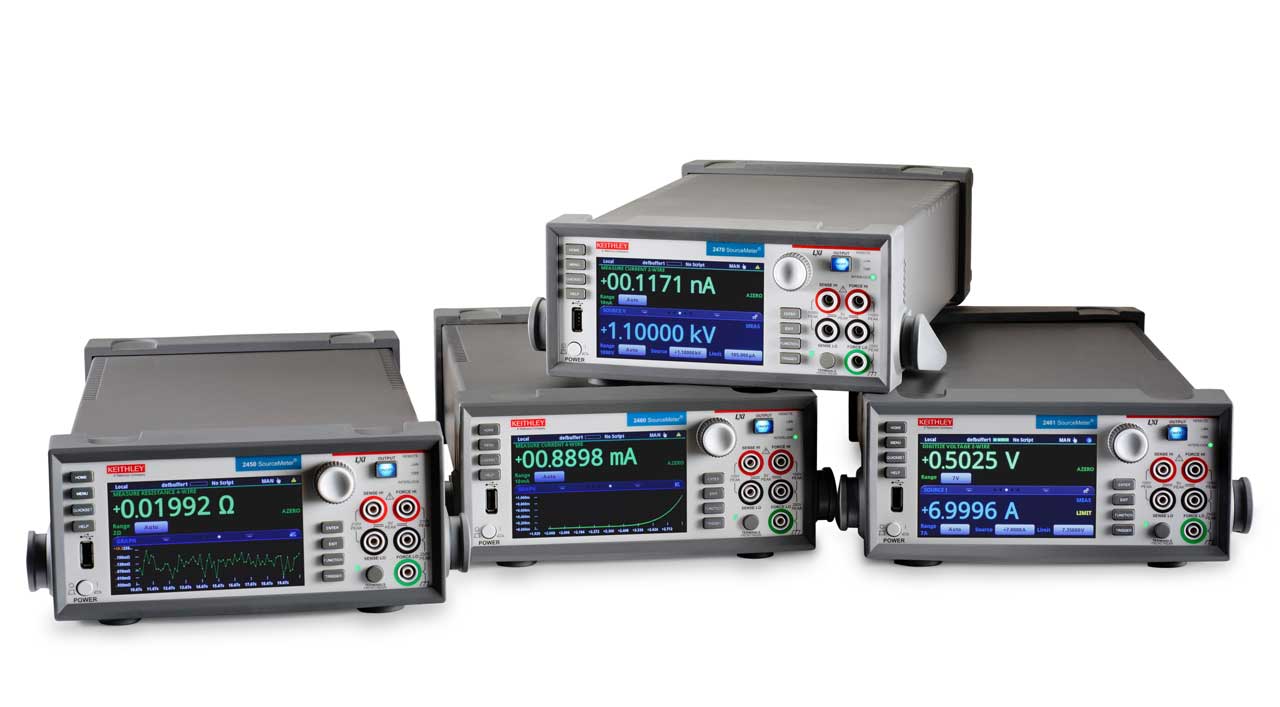

Keithley 2461 高電流源表 - 高功率器件脈沖特性測試儀器
Keithley 2461 高電流源表 - 高功率器件脈沖特性測試儀器
一、品牌介紹
二、產品特點
高功率脈沖輸出：可提供10A/100V、1000W高電流脈沖輸出，精準控制脈沖參數，最大限度降低功率器件熱量效應，保障器件測試過程中的完整性。
高速高精度采集：搭載雙18位高速模數轉換器，兼顧測量精度與采集速度，能快速捕捉高功率器件的瞬時電學特性，為數據分析提供精準數據支撐。
圖形化直觀操作：前面板集成圖形顯示功能，可直接呈現測試數據與曲線，無需依賴外部軟件，實現測試結果即時分析，簡化操作流程。
優異源阱性能：具備同類出色的直流與脈沖源阱性能，可靈活適配高功率器件的正向導通、反向截止等多元測試需求，深入挖掘器件特性。
可靠保護機制：內置完善的過壓、過流、過熱保護功能，可有效規避高功率測試場景中的設備與器件損壞風險，保障測試過程安全穩定。
三、產品規格
電壓參數：輸出量程±100V，脈沖模式下支持精準電壓控制，編程精度與調節精度適配高功率場景需求，噪聲控制優異，保障輸出穩定性。
電流參數：最大輸出電流10A，脈沖電流控制精準，支持雙極電流調節與限制，能適配高功率器件的大電流測試需求，測量分辨率達高位水平。
功率與保護：最大輸出功率1000W，支持用戶自定義過壓、過流保護閾值，具備快速響應保護機制，典型過沖量控制在合理范圍，防護性能可靠。
采集性能：雙18位ADC模數轉換器，采樣速率適配高速測試需求，測量精度優異，溫度系數控制嚴格，確保不同環境下的測量一致性。

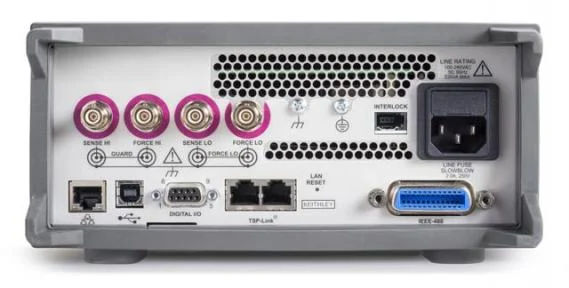

接口與控制：標配SCPI兼容通信接口，支持自動化測試系統集成，前面板配備圖形化顯示屏與操作按鍵，兼顧手動操作與自動化控制需求。
四、應用場景
高功率半導體測試：適用于功率二極管、MOSFET、IGBT等器件的脈沖特性、導通壓降、漏電流測試，減少發熱對測試結果的干擾，保障數據準確性。
電力電子模塊測試：可對電力電子模塊、逆變器模塊等進行性能驗證與特性分析，精準測量模塊在高功率工況下的電學參數，助力模塊優化設計。
新能源器件測試：適配新能源汽車功率器件、儲能元件等的測試需求，可測量充放電特性、功率損耗等關鍵參數，為新能源設備研發提供支撐。
高功率材料研究：用于高功率導電材料、散熱材料等的電學特性測試，能精準捕捉材料在大電流、高功率場景下的特性變化，助力新材料研發。
電力電子科研實驗：為高校、科研機構的電力電子領域研究提供專業測試工具，適配復雜測試方案，支持高功率器件特性的深度探究實驗。
