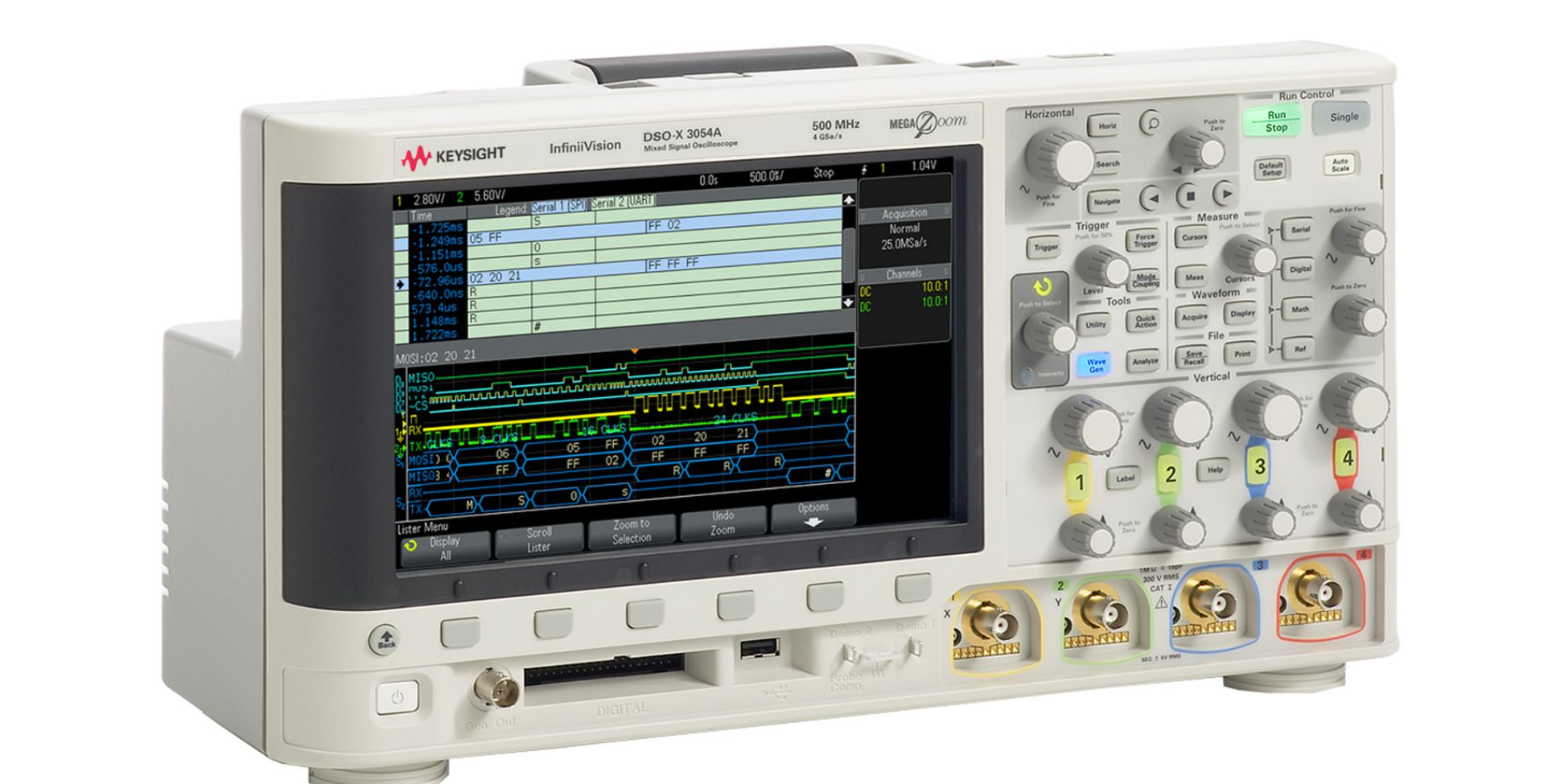

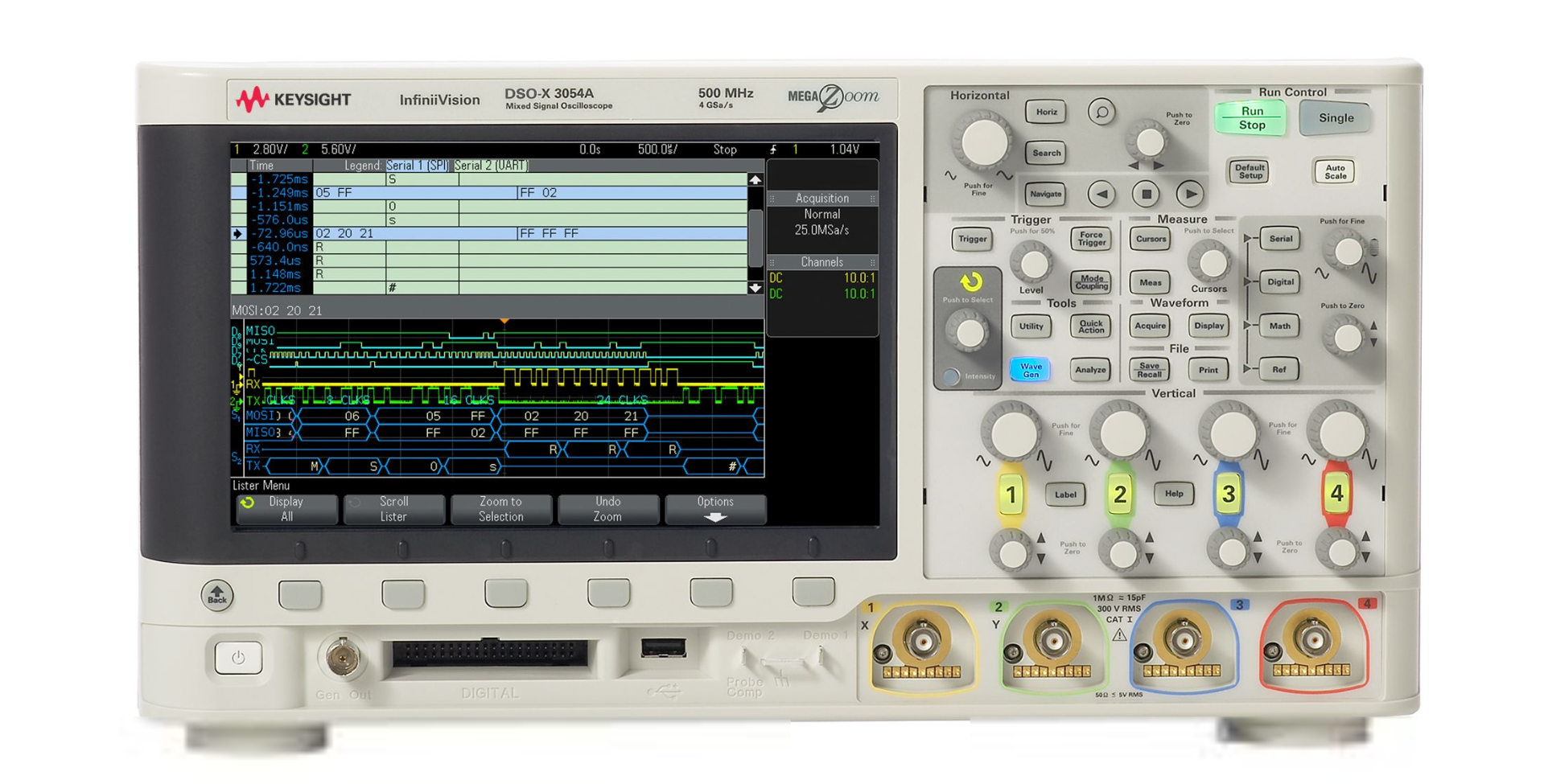

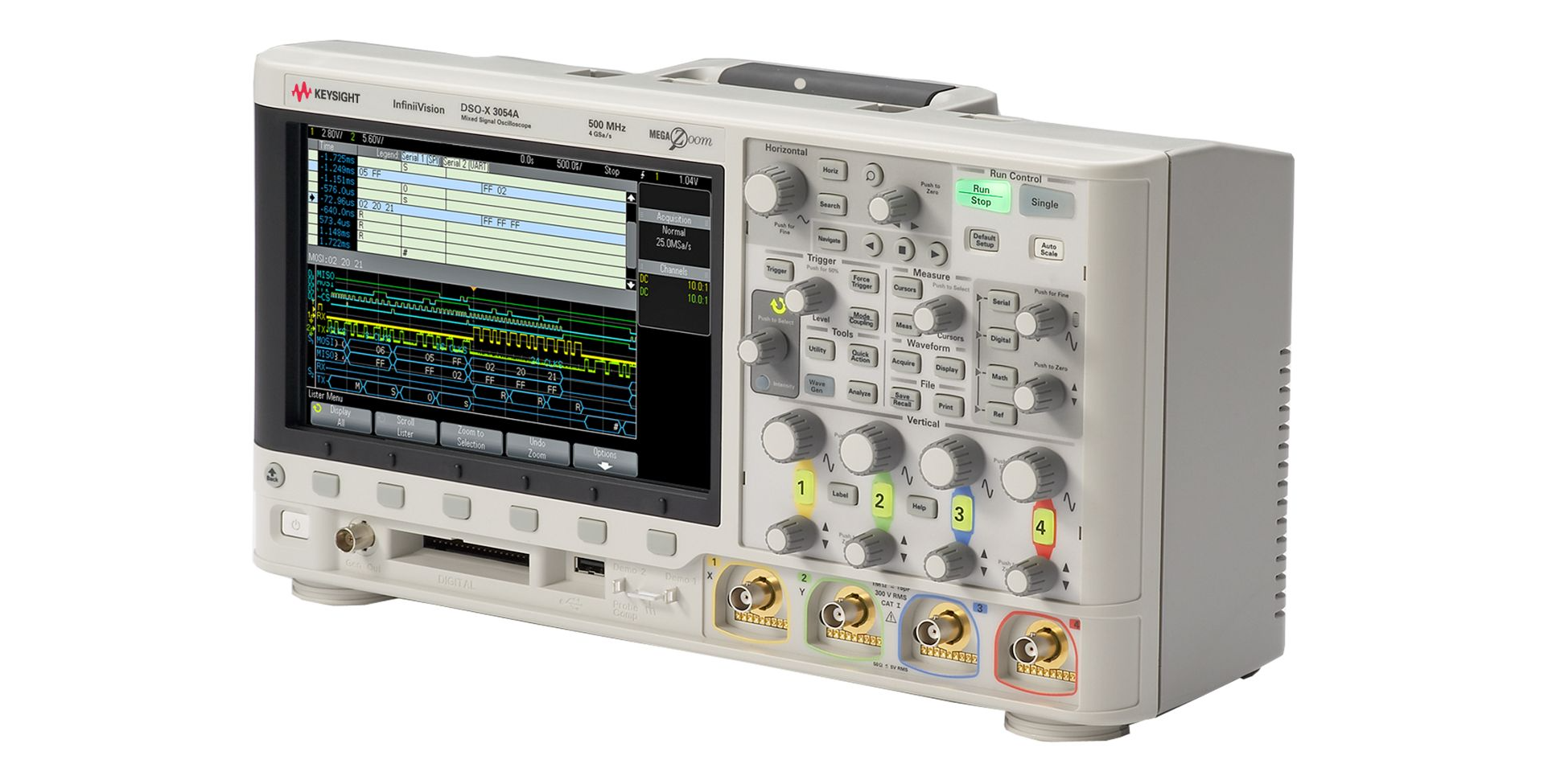

作為是德科技InfiniiVision 3000 X系列核心機型，DSOX3054A聚焦嵌入式開發、電源驗證等核心場景，以卓越混合信號分析能力與高性價比，成為中端示波器標桿。
核心差異化亮點
一、靈活可擴展的混合信號分析架構
標準4路高保真模擬通道，支持升級16路數字通道，實現20路信號同步采集，無需額外邏輯分析儀，簡化測試流程、降低成本。
二、超高速信號捕獲與高保真還原
半通道4 GSa/s、全通道2 GSa/s采樣率（最高可達8 GSa/s），700 ps快速上升時間，結合100萬wfms/s波形更新率，精準捕獲瞬態異常與微弱信號細節。
三、智能高效的分析與觸發系統
標配2 Mpts存儲深度（可選4 Mpts），支持分段存儲，搭配串行總線、脈寬等高級觸發及28種自動測量功能，高效排查復雜故障與串行數據包問題。
四、一體化集成設計與全生命周期投資保護
集成函數發生器、協議解碼等可選功能，實現“一機多用”；支持帶寬、通道等全維度升級，適配后續場景變化，保護前期投資。
五、人性化操作體驗與便捷連接
8.5英寸電容觸摸屏+直觀操作界面，標配LAN、USB、HDMI接口，支持遠程控制與數據導出，兼容PC端離線分析軟件。
精準技術參數
參數類別 | 具體規格 |
帶寬 | 500 MHz |
通道配置 | 4路模擬（可選升級16路數字，總計20路） |
采樣率 | 半通道4 GSa/s，全通道2 GSa/s，最高8 GSa/s |
記錄長度 | 標配2 Mpts，選配4 Mpts |
波形更新率 | 最高100萬wfms/s |
上升時間 | ≤700 ps |
垂直分辨率 | 8位（測量分辨率可達12位） |
輸入特性 | AC/DC耦合，可選1 MΩ/50 Ω阻抗，最大300 Vrms輸入 |
顯示屏幕 | 8.5英寸WVGA彩色電容觸摸屏 |
核心功能 | 高級觸發、硬件FFT、28種自動測量，可選多協議解碼 |
接口配置 | LAN、USB主機/設備、HDMI |
質保期限 | 3年（附件90天） |
典型應用場景
廣泛適用于嵌入式調試、電源完整性分析、汽車電子總線調試、數字電路驗證及教育科研等場景，為工程師提供高效可靠的測試方案。
