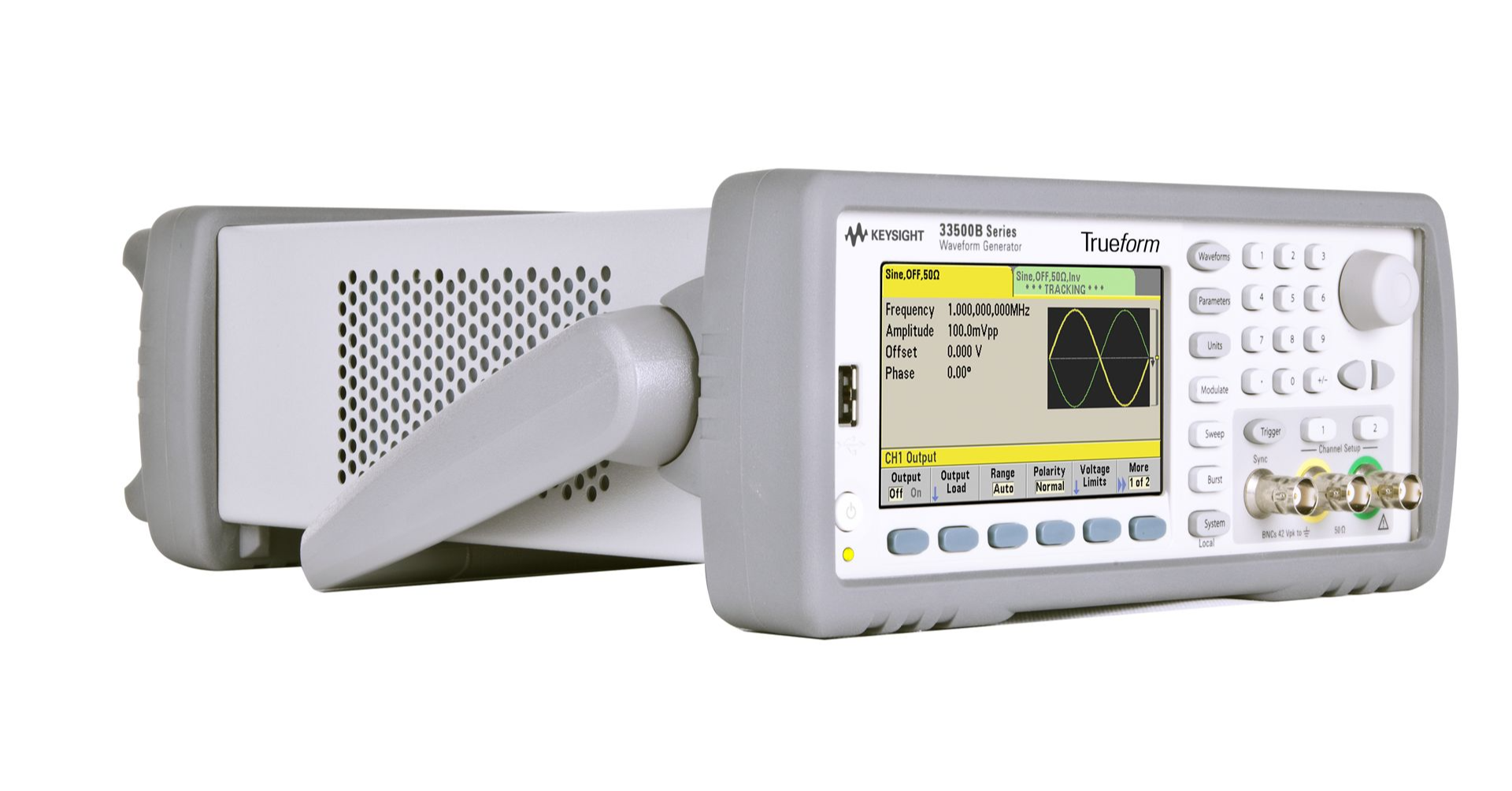

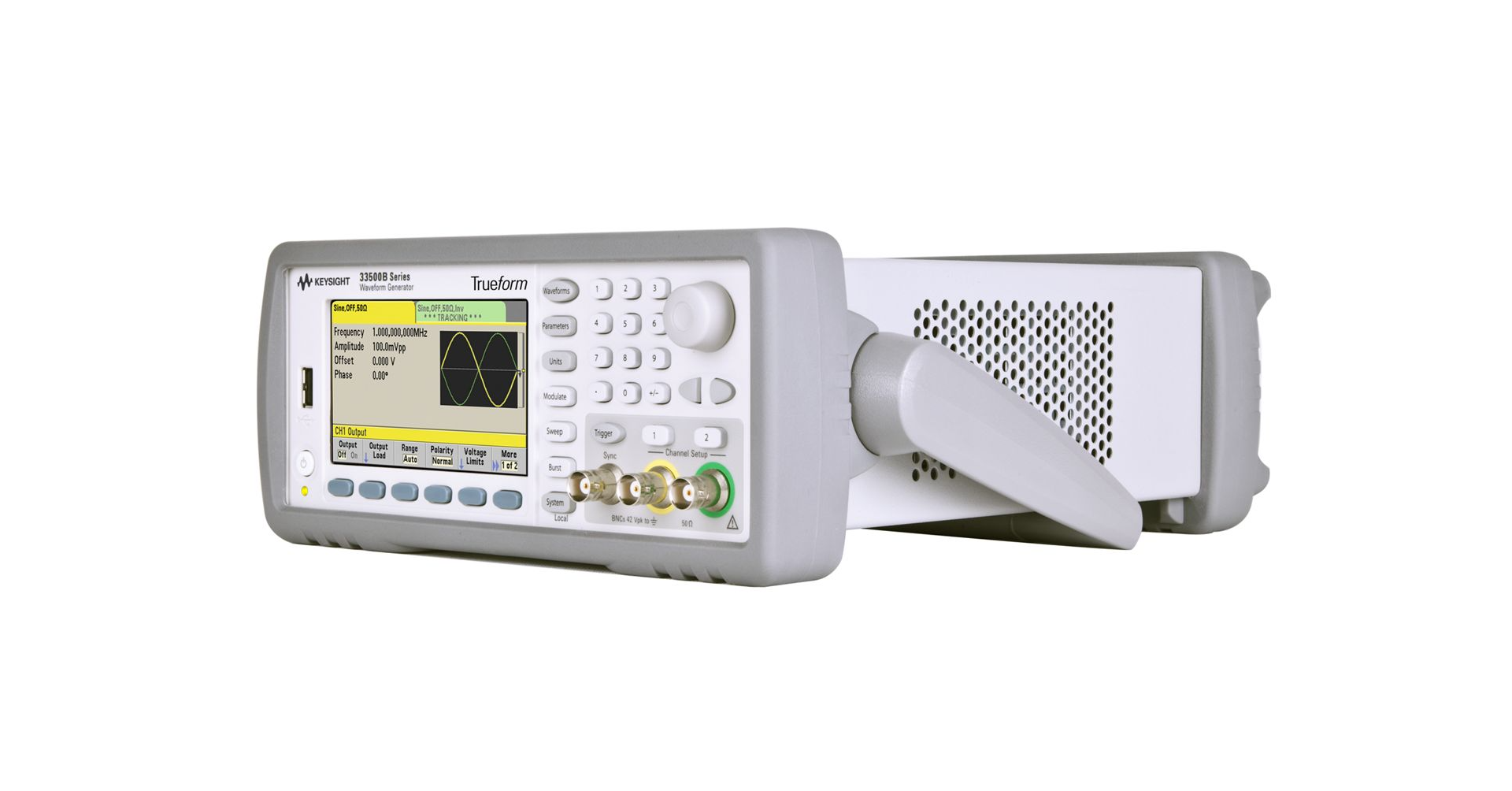

是德科技KEYSIGHT 33522B波形發生器 - 30MHz雙通道高精度低噪聲信號生成解決方案

主要特性：

KEYSIGHT 33522B作為是德科技33500B系列核心機型，依托專屬Trueform信號生成技術，性能全面超越傳統DDS發生器。設備具備30MHz雙通道輸出能力，支持頻率與幅度耦合、差分及合成輸出模式，脈沖抖動小于40ps，總體諧波失真低于0.04%，可輸出超純凈信號。250MSa/s采樣率與16位分辨率確保任意波形的高時間分辨率與幅度精度，標準1MSa/通道波形存儲器可擴展至16MSa/通道。支持多場景波形創建與導入，搭配豐富接口與兼容軟件，可快速融入自動化測試系統，適配從研發到生產的全流程測試需求。

獲取報價

你的位置：首頁

產品中心

是德科技KEYSIGHT 33522B波形發生器 - 30MHz雙通道高精度低噪聲信號生成解決方案

概述

一、產品差異化優點

高保真信號輸出：搭載Trueform專屬技術，正弦波諧波失真低5倍，脈沖抖動小10倍，總體諧波失真≤0.04%，抖動≤40ps，可生成超純凈、高穩定的測試信號，保障測試結果準確性。
靈活雙通道配置：支持30MHz雙通道獨立輸出，可實現頻率、幅度耦合，差分或合成輸出模式切換，滿足多端口同步測試需求，大幅提升測試效率與場景適配性。
強大波形生成能力：不僅支持正弦波、方波、三角波等標準波形，還具備逐點任意波形生成與排序功能，可通過多種方式創建自定義波形，精準復現復雜測試場景信號。
便捷操作與集成：配備大尺寸彩色圖形顯示屏，操作直觀易懂；標配USB、LAN（LXI-C）接口，兼容GPIB擴展，支持BenchVue、MATLAB等軟件，可快速實現設備連接與自動化測試集成。
可擴展與高適配性：標準1MSa/通道波形存儲器可升級至16MSa/通道，滿足長波形存儲需求；支持示波器波形捕獲導入、Excel/MATLAB波形創建下載，適配多場景測試信號需求。

二、產品詳細參數

輸出通道：2通道，支持獨立控制
頻率范圍：0.1μHz - 30MHz
采樣率：250MSa/s
垂直分辨率：16位
輸出幅度范圍：1mVpp - 10Vpp
波形類型：正弦波、方波、三角波、脈沖波、噪聲波、任意波形等
諧波失真：≤0.04%（正弦波，典型值）
脈沖抖動：≤40ps（典型值）
波形存儲器：標準1MSa/通道，可選16MSa/通道
時基：標準TCXO，可選OCXO超高穩定時基
接口配置：USB、LAN（符合LXI C類標準），可選GPIB接口
觸發模式：內部觸發、外部觸發、單次觸發等
操作軟件：兼容BenchVue軟件（含BV0002B許可證）
顯示界面：大尺寸彩色圖形顯示屏
通道輸出模式：頻率耦合、幅度耦合、差分輸出、合成輸出

三、應用場景

電子元器件研發測試：適用于芯片、傳感器、放大器等電子元器件的性能研發與驗證，高保真信號可精準測試元器件在不同信號激勵下的響應特性，助力研發迭代優化。
通信系統測試驗證：適配LTE、Wi-Fi、藍牙等各類通信標準的設備測試，可生成符合通信協議的專用波形，用于通信模塊收發性能、兼容性及互操作性驗證，保障通信設備穩定運行。
電子設備生產質檢：用于消費電子、工業控制等設備的批量生產質檢，雙通道同步測試可提升檢測效率，高穩定信號確保產品質量一致性，助力生產線質量管控。
航空航天與醫療電子測試：滿足航空航天、醫療電子等高端領域?qū)y試設備的嚴苛要求，低噪聲、高穩定的信號輸出可適配精密電子系統的性能測試與可靠性驗證。
高?？蒲信c實驗教學：適配高校電子信息、通信工程等專業的實驗教學與科研項目，功能全面且操作便捷，可滿足基礎實驗、復雜信號模擬等多場景需求，助力人才培養與科研創新。
