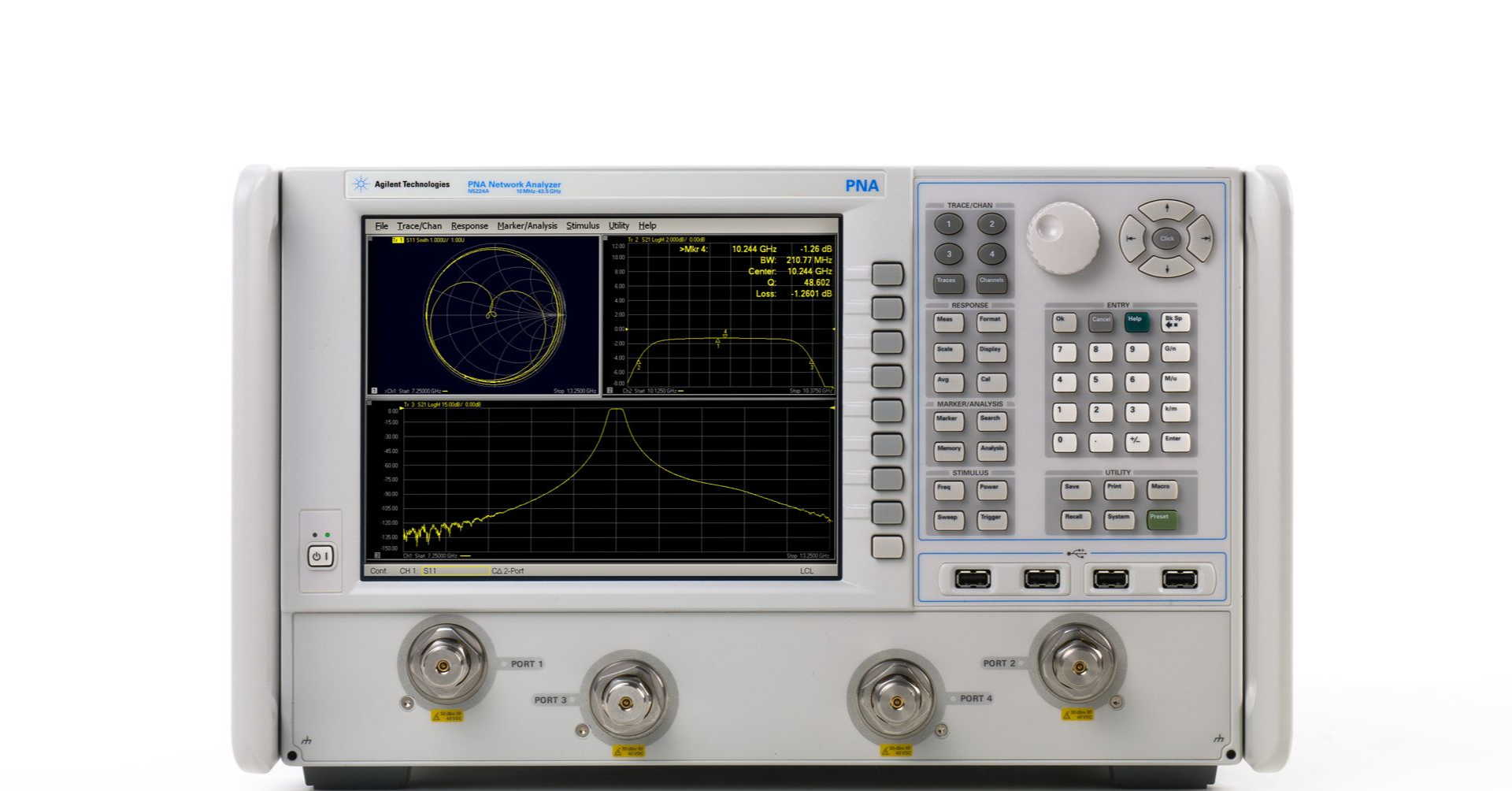

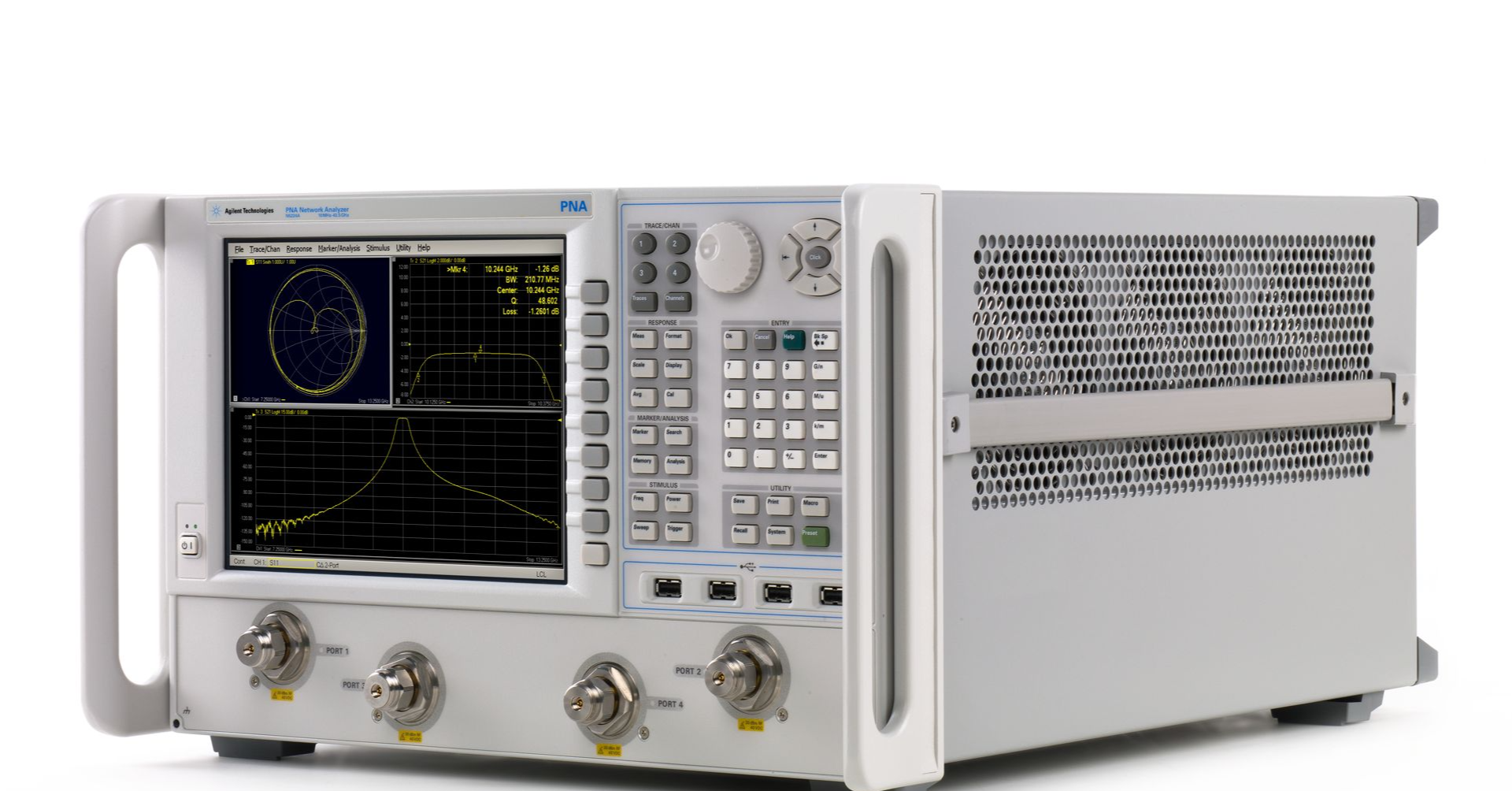

KEYSIGHT N5224A 10MHz–43.5GHz PNA 網絡分析儀 高動態 高精度 寬頻 射頻 / 微波器件測試優選

主要特性：
KEYSIGHT N5224A 是是德科技 PNA 系列旗艦級微波網絡分析儀，以寬頻覆蓋、高動態、高精度為核心優勢，覆蓋 10 MHz 至 43.5 GHz（2/4 端口可選）。采用高性能接收機與低噪聲源設計，實現極致動態范圍與測量精度，可精準表征濾波器、放大器、混頻器、天線等無源 / 有源器件的 S 參數、非線性特性與頻率響應。支持多通道、多軌跡測量，兼容自動化測試系統與 PathWave 軟件生態，廣泛應用于 5G/6G、衛星通信、雷達、毫米波組件等領域的研發驗證與批量測試；該型號已停產，建議升級至 N5224B 以獲得持續技術支持與性能提升。

KEYSIGHT N5224A 10MHz–43.5GHz PNA 網絡分析儀 高動態 高精度 寬頻 射頻 / 微波器件測試優選

一、產品差異化優點

  • 超寬頻覆蓋，單臺覆蓋多波段：10 MHz–43.5 GHz 全頻段覆蓋，支持 2 端口（單源）/4 端口（雙源）配置，滿足 L 至 Ka 波段微波測試需求，無需多臺儀器切換

  • 超高動態范圍，弱信號測量精準：127 dB 系統動態范圍、132 dB 接收機動態范圍，10 Hz IFBW 下本底噪聲低至 - 114 dBm，可精準測量低插損、高隔離度器件

  • 高功率 + 寬功率掃描，測試靈活：+13 dBm 標準輸出功率，38 dB 寬功率掃描范圍，支持放大器壓縮點、互調等非線性特性測試

  • 極致測量精度，數據可靠：0.1 dB 壓縮精度（+12 dBm 輸入），頻率分辨率 0.1 Hz，保障長期測試一致性與數據可信度

  • 多端口 + 多通道，高效測試：4 端口雙源配置支持雙工器、混頻器等多端口器件一次性測試，200 通道、32k + 測量點，提升測試效率

  • 多接口兼容，自動化便捷：LAN (1000BaseT)/GPIB/USB 2.0 接口，支持 LXI、SCPI、IVI-COM，無縫融入自動化測試系統

  • 軟件生態完善，功能全面：兼容 PathWave Network Analyzer 軟件，支持 S 參數、時域、阻抗、非線性、材料特性等擴展測量應用

  • 緊湊設計，部署靈活：2U 機架式設計，節省測試臺空間，適配實驗室與產線多種部署場景

  • 升級路徑清晰，保護投資：官方提供 N5224A→N5224B 升級計劃，以較低成本獲得新型號完整支持與性能提升。



二、產品詳細參數

參數類別具體參數
頻率范圍10 MHz – 43.5 GHz
頻率分辨率0.1 Hz
端口配置2 端口（單信號源）/4 端口（雙內置信號源）
系統動態范圍127 dB（典型）
接收機動態范圍132 dB（典型）
輸出功率+13 dBm（標準，50 Ω）
功率掃描范圍38 dB（典型）
本底噪聲-114 dBm @10 Hz IFBW（典型）
測量精度0.1 dB 壓縮精度（+12 dBm 輸入）
中頻帶寬（IFBW）10 Hz – 15 MHz（可調）
測量點數最大 32,001 點
測量通道最大 200 通道
射頻連接器2.4 mm（公頭，50 Ω）
控制接口LAN (1000BaseT)、GPIB、USB 2.0（支持 LXI）
外形尺寸2U 機架式（88 mm H × 426 mm W × 489 mm L）
供電100/120/220/240 VAC，50/60 Hz，最大 300 W
重量≤15.9 kg（凈重）
產品狀態已停產（Obsolete），支持升級至 N5224B



三、應用場景

  • 射頻 / 微波無源器件測試：濾波器、雙工器、耦合器、衰減器、開關、天線等器件的 S 參數、插損、回?fù)p、隔離度、駐波比測試，精準表征器件性能

  • 有源器件測試：放大器、混頻器、振蕩器、收發模塊等的增益、噪聲系數、壓縮點、互調、相位噪聲、變頻損耗測試，驗證器件線性與非線性特性

  • 5G/6G 通信測試：5G NR FR2、毫米波基站 / 終端的射頻前端、天線陣列、濾波器等組件測試，保障通信系統性能

  • 衛星通信測試：衛星轉發器、上 / 下變頻器、天線、T/R 組件等的頻率響應、增益、隔離度測試，支撐衛星通信系統研發

  • 雷達系統測試：雷達收發模塊、天線、濾波器、限幅器等的 S 參數、非線性特性測試，保障雷達系統探測精度與抗干擾能力

  • 毫米波組件測試：毫米波濾波器、放大器、混頻器、波導組件等的高頻特性測試，滿足毫米波通信、雷達等前沿應用需求

  • 產線批量測試與校準：射頻 / 微波模塊、組件的出廠參數篩查與校準，通過自動化測試系統實現批量一致性測試，提升生產效率

  • 科研與實驗室研發：高校、科研院所射頻 / 微波電路、毫米波技術、新型通信技術研究中的器件表征與系統測試，為前沿技術研發提供可靠測試平臺
