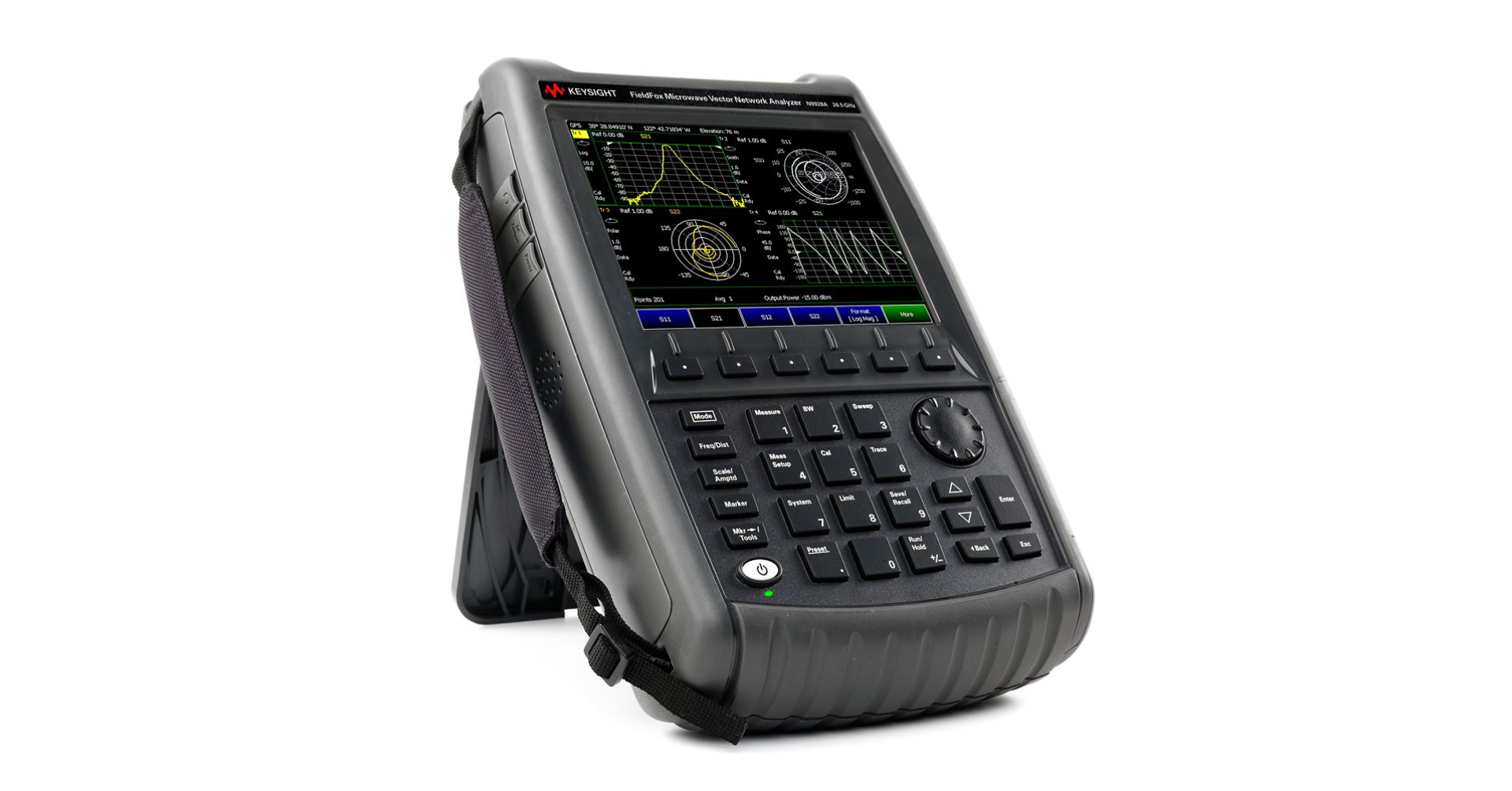

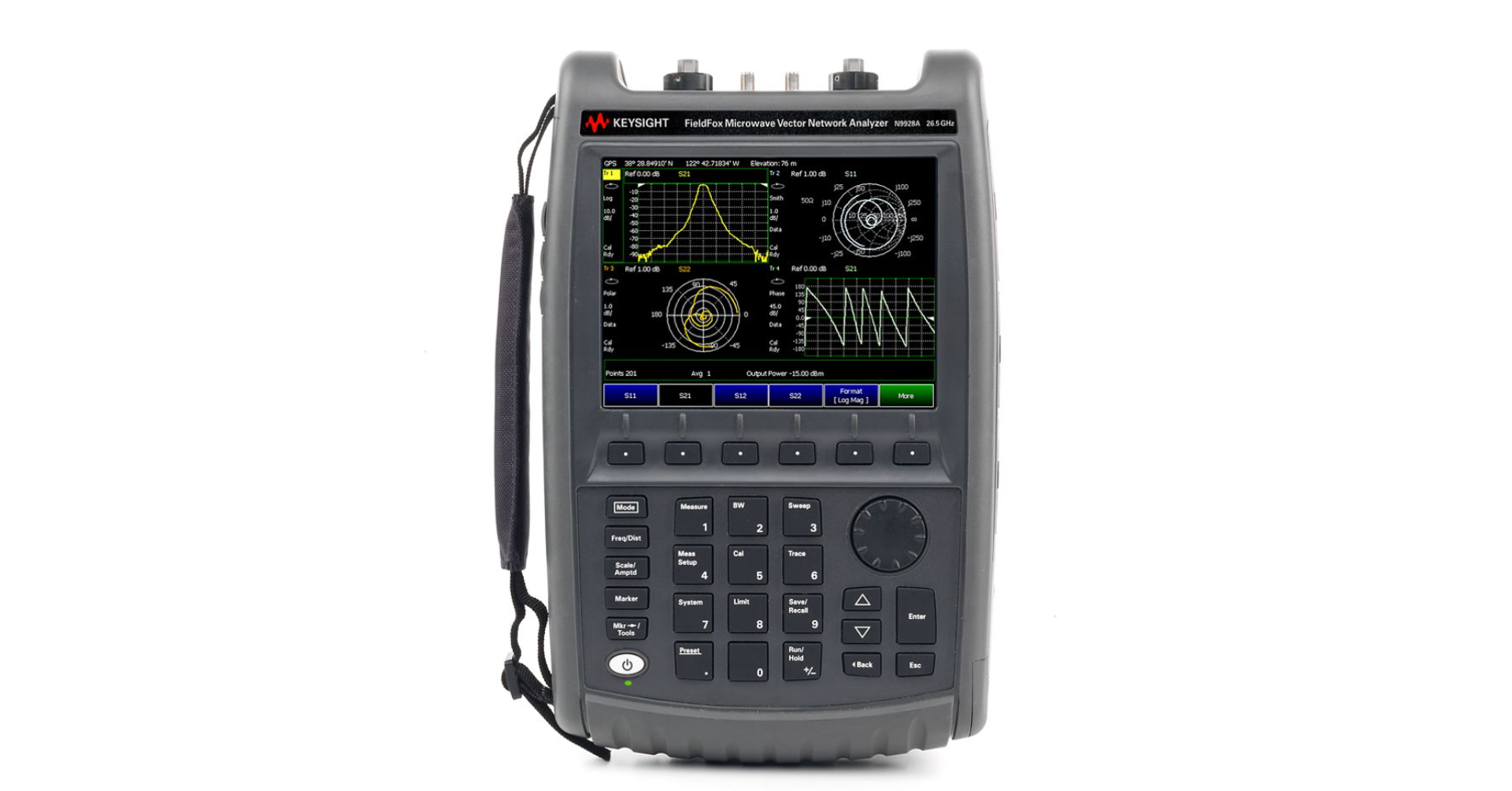

1. 產品簡介

設備集成多種擴展功能，可兼容USB功率傳感器實現功率測量，支持時域分析、矢量電壓表、混合模式S參數測量等，具備USB、LAN、Wi-Fi、藍牙等多接口遠程控制能力，適配自動化測試需求。廣泛應用于通信、航空航天、軍工、電子制造等領域，為現場維護、組件調試、研發驗證提供一體化精準測試解決方案。

2. 產品參數

• 頻率參數：頻率范圍30kHz至26.5GHz；掃描速度最高可達201個點/210ms，單點數測量速度＜4.5ms；頻率分辨率高，滿足高精度測試需求，無需預熱即可達到標準測量精度。

• 測量性能：動態范圍最高可達109dB；軌跡噪聲典型值0.004dBrms；測量不確定性＜0.5dB；支持S參數（S11、S21標準配置，S12、S22可選）、回波損耗、駐波比、電纜損耗、故障點距離等多種測量指標。

• 校準功能：支持QuickCal快速校準、全雙端口未知直通校準、TRL校準、OSL校準、響應校準等多種方式，校準操作便捷，有效消除測試系統誤差，保障測量重復性。

• 硬件配置：內置2個測試端口，接口類型為3.5mm male（jack）；8.4英寸彩色觸摸屏，操作直觀；內置可充電電池，續航可達4小時；機身尺寸347mm×220mm×119mm，重量3.0kg（6.6磅）。

• 擴展功能：可選配電纜和天線分析儀、矢量電壓表、內置功率計、時域分析、GPS接收機、直流偏置電源等功能；支持USB功率傳感器連接，可測量平均功率和脈沖功率。

• 接口與控制：標配USB、LAN接口，可選GPIB、Wi-Fi、藍牙；支持SCPI指令集，兼容遠程控制與自動化測試系統；可通過iPad或iPhone實現遠程操控。

• 環境與質保：工作溫度范圍-10℃至+55℃，存儲溫度范圍-40℃至+70℃；具備良好的環境適應性，適配嚴苛現場測試；原廠質保3年，保障設備長期穩定運行。

3. 應用場景

• 通信基站維護：適用于移動通信基站、微波通信鏈路的現場維護與故障排查，可快速測量天線、饋線的回波損耗、電纜損耗，定位故障點距離，無需拆卸設備即可完成精準檢測，提升維護效率。

• 射頻組件測試：用于射頻元器件、放大器、濾波器、功分器、連接器、電纜等產品的研發調試與生產檢測，可精準測量S參數、插入損耗、駐波比等關鍵指標，保障產品性能一致性。

• 航空航天與國防領域：適配航空航天設備、雷達系統、導航設備的現場測試與野外調試，具備寬溫工作能力和便攜性，可在嚴苛環境下提供穩定、精準的測量數據，滿足軍工領域的測試要求。

• 實驗室研發：作為實驗室便攜式測試工具，可配合臺式測試設備，完成射頻電路、微波組件的研發驗證，支持多種擴展功能，適配時域、頻域等多維度測試需求，提升研發效率。

• 現場計量與校準：用于計量檢測機構的現場計量校準工作，可對射頻測試設備、通信終端等進行精準校準，支持NIST可溯源校準，保障測量數據的可靠性與準確性。

• 消費電子與汽車電子測試：適用于消費電子射頻模塊、汽車?yán)走_(dá)等產品的生產測試與現場調試，可快速完成產品性能檢測，適配批量生產中的移動測試需求。
