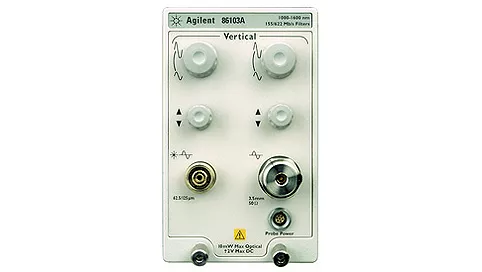

Keysight 86103A 光電插件模塊 | 適配 86100 系列 DCA 主機
Keysight 86103A 光電插件模塊 | 適配 86100 系列 DCA 主機
一、品牌介紹
是德科技（Keysight Technologies）專注于電子測量與測試領域，提供覆蓋通信、半導體、通用電子等行業的測試解決方案，產品包括數字通信分析儀、示波器、信號源、光測試儀器等，助力用戶實現精準測量、高效研發與質量保障。
二、產品特點
雙通道一體化設計：集成 20 GHz 電信號通道與 2.8 GHz 光信號通道，單模塊實現光電信號同步測量，簡化測試系統搭建。
寬波長光接收能力：光通道覆蓋 1000–1600 nm 波長，適配 9/125、50/125、62.5/125 等多模光纖，支持多類型光器件直接測試。
內置可切換參考濾波器：集成 155/622 Mb/s、1063/1250 Mb/s 速率專用硬件濾波器，可自動切換構成校準參考接收機，滿足 SDH/SONET、光纖通道、千兆以太網一致性測試。
低噪聲高靈敏度：光通道典型 rms 噪聲 1 μW（155/622 Mb/s）、1.5 μW（1063/1250 Mb/s）；電通道典型 rms 噪聲 0.25 mV（12.4 GHz）、0.5 mV（20 GHz），保障微弱信號測量精度。
主機兼容性強：無縫適配 86100A、86100B、86100C 等 Infiniium DCA/DCA?J 系列主機，支持多模塊擴展，構建多通道測試系統。
便捷測量配置：支持前面板與遠程（GPIB）濾波器切換，減少設置時間，提升測量重復性與測試效率?！?/p>
三、產品規格
| 參數項 | 規格值 |
|---|---|
| 產品類型 | 光電一體化插件模塊 |
| 適配主機 | 86100A/B/C Infiniium DCA/DCA?J |
| 電通道帶寬 | 20 GHz |
| 電接口 | 3.5 mm 陽頭，差分輸入 |
| 電通道最大輸入 | ±2 Vdc |
| 電通道 rms 噪聲 | 0.25 mV（12.4 GHz），0.5 mV（20 GHz） |
| 光通道帶寬 | 2.8 GHz |
| 光波長范圍 | 1000–1600 nm |
| 光通道 rms 噪聲 | 1 μW（155/622 Mb/s），1.5 μW（1063/1250 Mb/s） |
| 光纖適配 | 9/125、50/125、62.5/125 μm 多模光纖 |
| 內置濾波器 | 155/622 Mb/s、1063/1250 Mb/s（可切換） |
| 連接器選項 | 012：標準 FC/PC 光連接器 |
| 工作溫度 | 0 °C–55 °C |
四、應用場景
光通信器件測試：用于 SFP、GBIC 等光模塊的眼圖、抖動、消光比測試，驗證器件傳輸性能與一致性。
通信系統一致性測試：支持 SDH/SONET（155/622 Mb/s）、光纖通道（1063 Mb/s）、千兆以太網（1250 Mb/s）等標準的物理層一致性驗證。
研發與驗證：在光收發器、光接口芯片研發階段，測量信號質量、傳輸損耗與抖動特性，支撐產品優化。
產線批量測試：集成至自動化測試系統，實現光器件電?光、光?電轉換性能快速檢測，保障出廠質量。
實驗室科研：用于光通信原理驗證、新型光器件性能評估，提供精準光電信號測量數據。
