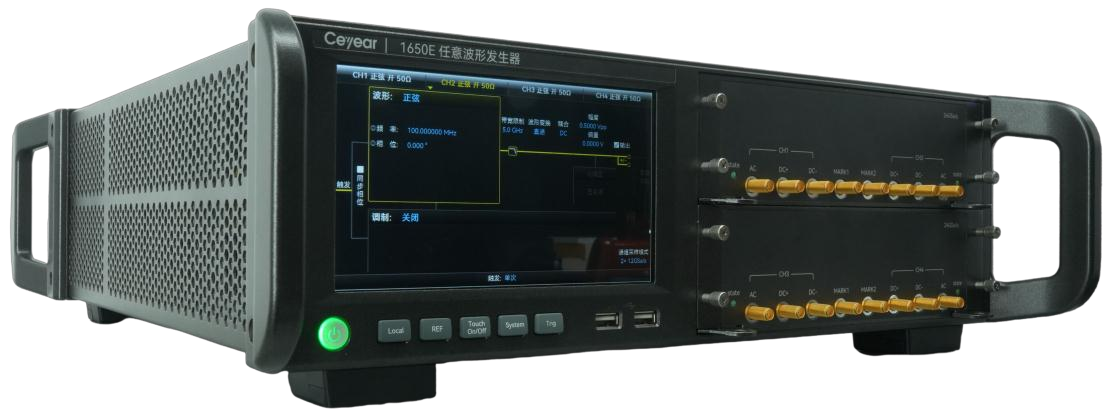

Ceyear思儀 1650E 任意波形發生器

1. 品牌介紹

思儀專注電子測量儀器研發與制造，具備自主核心技術，圍繞射頻微波、通信、雷達、光電等領域構建測試測量產品體系，為科研、研發、生產、檢測等環節提供穩定可靠的測試儀器與解決方案，持續支撐電子信息領域測試與驗證工作。

2. 產品特點

• 寬頻帶高采樣性能：最高采樣率 25.6GSa/s，最大輸出帶寬 10.2GHz，16bits 高垂直分辨率，可精準生成與還原寬帶復雜信號。

• 寬帶頻響實時補償：內置頻響補償技術，優化帶內平坦度，典型寬帶信號平坦度可達 ±0.4dB，提升輸出信號質量。

• 多通道同步輸出：支持 2/4 通道配置，通道間同步精度 ±10ps，可獨立輸出、反向輸出或通道運算疊加輸出。

• 深存儲長波形回放：單通道最大 8GSa 存儲深度，高采樣率下支持長時間波形連續回放，滿足復雜場景信號模擬。

• 豐富波形與調制能力：支持正弦、方波、脈沖、噪聲、I/Q 矢量、雷達信號等，支持多種文件格式導入與序列編輯。

• 低抖動快沿脈沖：脈沖上升時間低至 46ps，搭配抖動抑制技術，適配高速數字與高精度脈沖測試。

• 靈活觸發與控制：支持定時、外觸發、循環、單次播放，播放次數可設，支持 Marker 標記輸出與多機同步。

• 完善接口與擴展：配備 USB、網口程控接口，支持存儲擴展、穩相電纜、DUC 模式等選件擴展。

•


3. 產品規格

• 采樣率：最高 25.6GSa/s，100Sa/s~25.6GSa/s 連續可調

• 垂直分辨率：16bits/8bits（按模式與選件）

• 輸出帶寬：最大 10.2GHz（DC~10.2GHz）

• 通道配置：標配 2 通道，可選 4 通道

• 存儲深度：16bits 下最大 4GSa / 通道；8bits 下最大 8GSa / 通道

• 通道同步：同步不確定度 ±10ps，延遲調節 ±2ns

• 脈沖性能：上升時間最低 46ps，RMS 抖動典型值 0.03ps

• 輸出幅度：單端 50mVpp~1.0Vpp，差分 100mVpp~2.0Vpp

• 輸出耦合：直流耦合 / 交流耦合可選，單端 / 差分接口

• Marker 功能：1 路 Marker / 通道，支持標記同步輸出

• 接口：波形輸出 SMA、觸發 SMA、10MHz 參考、USB、網口

• 工作環境：0℃~40℃，供電 AC220V±10%，50Hz±5%

• 物理尺寸：(426±2)mm×(132.5±1.2)mm×(445.7±2)mm

•


4. 應用場景

• 寬帶通信測試：5G/6G、光通信、高速串行信號、NRZ/PAM4 眼圖模擬、SerDes 與光模塊測試。

• 雷達與導航系統：寬帶雷達信號激勵、脈沖模擬、信道仿真、導航設備性能驗證。

• 電子對抗與偵察：復雜電磁環境信號模擬、干擾信號生成、接收機測試。

• 半導體與集成電路：高速芯片、接口、光電器件的激勵信號與極限性能測試。

• 科研與教學實驗：高校與科研機構電子信息、光電、微波領域?qū)嶒炁c研究。

• 生產與外場檢測：設備研制、產線測試、外場試驗、維護檢測中的激勵信號供給。
