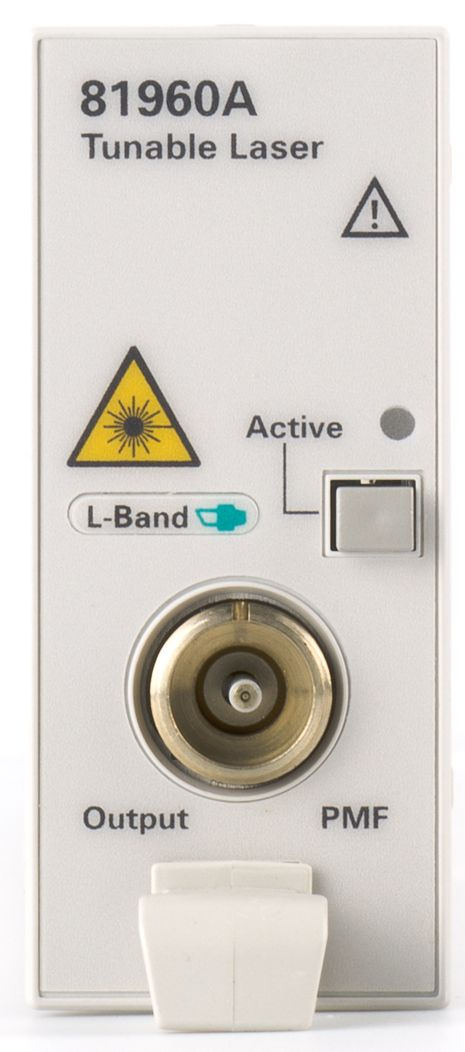

KEYSIGHT 81960A 快速掃描緊湊型可調諧激光源
一、品牌介紹
是德科技(KEYSIGHT)是全球領先的電子測量解決方案提供商,在光通信、射頻微波、數字測試等領域擁有深厚技術積累。其可調諧激光源系列產品依托先進光學設計與精密控制技術,為光器件表征、系統測試提供穩定、精準的信號激勵,廣泛服務于光通信、半導體、科研等行業,助力用戶提升測試效率與產品質量。
二、產品特點
超寬波段覆蓋:測量范圍 1505nm-1630nm,完整覆蓋光通信 C+L 波段,滿足 DWDM 系統全頻段測試需求。
高速雙向掃描:支持雙向連續無跳模掃描,80nm 掃描范圍內最高速度達 200nm/s,雙向掃描重復率超 2 次 / 秒,適配實時校準與批量測試。
高精度波長控制:波長絕對精度 ±10pm,相對精度 ±7pm,波長重復性 ±2.5pm,保障器件測試數據精準可靠Keysight。
高功率穩定輸出:最大輸出功率 + 14dBm,功率范圍 + 6dBm 至 + 14dBm 可調,功率穩定性 ±0.01dB,適配高功率器件測試Keysight。
內置優化功能:集成受激布里淵散射(SBS)抑制功能,提升高功率測試穩定性;支持 N7700A 測量引擎,兼容 816x 即插即用驅動與 SCPI 命令,實現自動化測試。
便捷集成與控制:緊湊型模塊設計,適配多通道測試系統;支持遠程編程控制,可與功率計、光譜分析儀等設備聯動,構建完整測試方案。
三、產品規格
| 參數項 | 規格參數 |
|---|
| 波長范圍 | 1505nm - 1630nm(C+L 波段) |
| 波長絕對精度 | ±10pm(典型值 ±5pm) |
| 波長相對精度 | ±7pm(典型值 ±3pm) |
| 波長重復性 | ±2.5pm(典型值 ±1.5pm) |
| 最大掃描速度 | 200nm/s(80nm 掃描范圍) |
| 雙向掃描重復率 | >2 次 / 秒 |
| 輸出功率范圍 | +6dBm 至 +14dBm(峰值 + 14dBm) |
| 功率穩定性 | ±0.01dB(典型值) |
| 掃描模式 | 雙向連續無跳模掃描 |
| 控制接口 | 兼容 N7700A、816x 驅動,支持 SCPI 命令 |
| 特殊功能 | 內置 SBS 抑制功能 |
應用場景
DWDM 器件測試:用于密集波分復用器、解復用器、光濾波器等無源器件的插入損耗、隔離度、波長響應等參數測試,適配 C+L 波段全頻段表征。
光放大器評估:對 EDFA、拉曼放大器等光有源器件的增益平坦度、噪聲系數、飽和輸出功率等性能進行精準測試,優化放大器設計。
光收發器研發:為光模塊、光收發器的波長穩定性、調制特性、消光比等關鍵指標測試提供穩定激勵信號,保障產品性能達標。
光學材料與器件表征:用于光學薄膜、光纖、波導等材料的光譜透過率、反射率測量,支撐材料研發與質量管控。
系統集成與產線測試:適配光通信系統集成測試與產線批量測試場景,通過自動化測試流程提升測試效率,降低生產成本。
